【直流高壓發生器】絕緣靴試驗方法及試驗應開展的項目
1．1 絕緣靴的試驗項目、周期和要求見表1。
表1絕緣靴的試驗項目、周期和要求
表1絕緣靴的試驗項目、周期和要求
|
序號
|
項目
|
周期
|
要 求
|
說 明
|
||
|
1
|
工頻耐
壓試驗
|
半年
|
工頻耐壓
Kv
|
持續時間
min
|
泄漏電流
mA
|
|
|
25
|
1
|
≤10
|
||||
1．2 試驗方法
1.2.1 工頻耐壓試驗
將一個與試樣鞋號一致的金屬片為內電極放人鞋內，金屬片上鋪滿直徑不大于4mm的金屬球，其高度不小于15mm，外接導線焊一片直徑大于4mm的銅片，
并埋人金屬球內。外電極為置于金屬器內的浸水海棉，試驗電路見圖2。
以的速度使電壓從零上升到所規定電壓值的75％，然后以l00kV／s的速度升到規定的電壓值。當電壓升到表1規定的電壓時，保持1min，然后記錄毫安表的電流值。電流值小于10mA，則認為試驗通過。
以的速度使電壓從零上升到所規定電壓值的75％，然后以l00kV／s的速度升到規定的電壓值。當電壓升到表1規定的電壓時，保持1min，然后記錄毫安表的電流值。電流值小于10mA，則認為試驗通過。

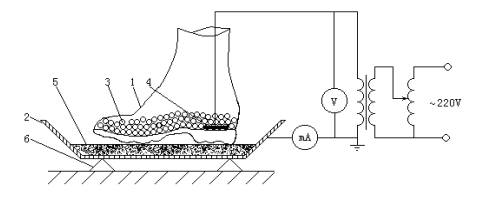

圖2 絕緣靴試驗電路示意圖
1一被試靴；2一金屬盤；3一金屬球；4一金屬片
5一海綿和水；5一絕緣支架
信息整理：www.ewkbg.com
