交聯聚乙烯絕緣電纜屏蔽層的作用
交聯電纜是交聯聚乙烯絕緣電纜的簡稱。交聯電纜適用于工頻交流電壓500KV及以下的輸配電線路中。目前高壓電纜絕大部分都采用了交聯聚乙烯絕緣。

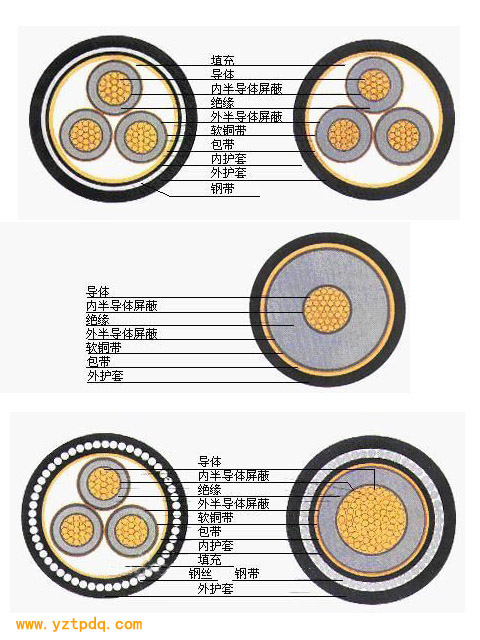

在電纜結構上的所謂“屏蔽”，其實質性作用是一種改善電場分布的措施。電纜導體由多股導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽，又稱為內屏蔽層。在絕緣表面和護套接觸處，也可能存在間隙，電纜彎曲時，油紙電纜絕緣表面易造成裂紋，這些都是引起局部放電的因素。在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。
交聯電纜屏蔽層是為了均勻導電線芯和絕緣電場設計的，專業制造電纜工頻耐壓試驗設備的揚州拓普電氣科技有限公司詮釋6kV及以上的中高壓電力電纜一般都有導體屏蔽層和絕緣屏蔽層，部分低壓電纜不設置屏蔽層。屏蔽層有兩種。一是半導電屏蔽。半導電屏蔽層通常設置在導電線芯的外表面和絕緣層的外表面，分別稱為內半導電屏蔽層和外半導電屏蔽層。半導電屏蔽層是由電阻率很低且厚度較薄的半導電材料構成。內半導電屏蔽層是為了均勻線芯外表面電場，避免因導體表面不光滑以及線芯絞合產生的氣隙而造成導體和絕緣發生局部放電。外半導電屏蔽層與絕緣層外表面接觸很好，且與金屬護套等電位，避免因電纜絕緣表面裂紋等缺陷而與金屬護套發生局部放電。二是金屬屏蔽。對于沒有金屬護套的中低壓電力電纜，除了設置有半導電屏蔽層外，還要增加金屬屏蔽層。金屬屏蔽層通常由銅帶或銅絲繞包而成，主要起到屏蔽電場的作用。
在電纜結構上的所謂“屏蔽”，其實質性作用是一種改善電場分布的措施。電纜導體由多股導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位，并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽，又稱為內屏蔽層。在絕緣表面和護套接觸處，也可能存在間隙，電纜彎曲時，油紙電纜絕緣表面易造成裂紋，這些都是引起局部放電的因素。在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電。
交聯電纜屏蔽層是為了均勻導電線芯和絕緣電場設計的，專業制造電纜工頻耐壓試驗設備的揚州拓普電氣科技有限公司詮釋6kV及以上的中高壓電力電纜一般都有導體屏蔽層和絕緣屏蔽層，部分低壓電纜不設置屏蔽層。屏蔽層有兩種。一是半導電屏蔽。半導電屏蔽層通常設置在導電線芯的外表面和絕緣層的外表面，分別稱為內半導電屏蔽層和外半導電屏蔽層。半導電屏蔽層是由電阻率很低且厚度較薄的半導電材料構成。內半導電屏蔽層是為了均勻線芯外表面電場，避免因導體表面不光滑以及線芯絞合產生的氣隙而造成導體和絕緣發生局部放電。外半導電屏蔽層與絕緣層外表面接觸很好，且與金屬護套等電位，避免因電纜絕緣表面裂紋等缺陷而與金屬護套發生局部放電。二是金屬屏蔽。對于沒有金屬護套的中低壓電力電纜，除了設置有半導電屏蔽層外，還要增加金屬屏蔽層。金屬屏蔽層通常由銅帶或銅絲繞包而成，主要起到屏蔽電場的作用。
