為了避免工頻試驗電壓過高引起鐵芯飽和損壞被試電壓互感器，必須提高工頻試驗電壓的頻率。制造廠多采用中頻發電機組作為試驗電源，而現場試驗常采用電子式變頻電源或三倍頻電壓發生器。

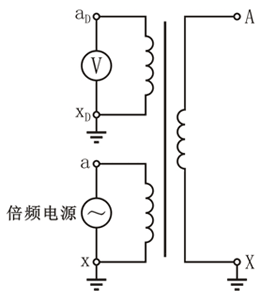

圖1-1 倍頻感應耐壓試驗接線圖
倍頻感應耐壓試驗接線如圖1-1所示，在二次繞組ax側施加倍頻電壓，從輔助二次繞組aDxD側測量。一次繞組試驗電壓按出廠電壓的85%進行試驗，出廠值不明的按表1-1所示試驗電壓進行試驗。倍頻感應耐壓試驗電壓同工頻交流耐壓試驗的試驗電壓。
|
額定電壓
|
3
|
6
|
10
|
35
|
66
|
|
試驗電壓
|
15
|
21
|
30
|
72
|
120
|
表1-1 電壓互感器交流耐壓試驗的試驗電壓(kV)
串級式或分級絕緣式互感器用倍頻感應試驗，試驗中應考慮互感器的容升電壓。根據有關資料介紹，3倍頻耐壓時，各電壓等級的電壓互感器容升電壓如表1-2所示。
|
額定電壓(kV)
|
35
|
66
|
110
|
220
|
|
容升電壓百分?jǐn)?shù)(%)
|
3
|
4
|
5
|
8
|
表1-2 電壓互感器容升電壓數據
比如66kV設備應耐壓120kV，考慮容升4%，則由輔助二次繞組測得試驗電壓換算到一次繞組為120kV時，一次繞組實際電壓已達120＋120×4%＝124.8(kV)。
電壓互感器感應耐壓前后應做空載試驗，以確定電壓互感器一次繞組是否存在匝間短路。
