拓普原創TPJSC-B型變頻抗干擾介質損耗測試儀技術指標
1. 產品概述
TPJSC-B型全自動變頻介質損耗測試儀是揚州拓普電氣科技有限公司生產的新款介質損耗測試儀。隨著城鄉電網改造的不斷深入，更高變電站越來越多，倒相法、移相法，已不能滿足現場測試需求，異頻測量（變頻），把50HZ變成其它頻率，可以排除干擾。但由于電子技術的限制，其變頻后的頻率一般離50HZ有一定距離，其50Hz條件下的電容值cx及tgδ值是換算模擬出來的，與真實工頻測試有一定的距離，尤其對少數被試品，測出數據就有明顯誤差，經過綜合比較，現研制一種新型介質損耗測量儀，其原理不改變頻率，能得到50HZ條件下電容值cx及tgδ值，提高測量可靠性和準確性，完全抑制電場干擾，滿足電場下的使用要求。
TPJSC-B 全自動變頻介質損耗測試儀體積小，重量輕，便于攜帶。有靈活的擴展性，通過接口與計算機連接，使用強大的軟件附件，對儀器升級，人性化設計，全自動操作。本儀器適合500kv及以下電站有干擾現場的試驗。
● 具有多種測量方式，可選擇正/反接線、內/外標準電容器、CVT和內/外試驗電壓進行測量。正接線可測量高壓介損。
● 測量電容式電壓互感器（CVT）時，無需其它外接設備。
● 內置SF6標準電容器，tgδ<0.005%,受空氣濕度影響小。
● 抗干擾效果好，內置自動跟蹤的變頻電源，能有效地消除強烈電場干擾對測量的影響，適用于500kv極其以下電站的強干擾現場試驗。
● 高壓短路和突然斷電時，儀器能迅速切斷高壓，并發出警告信息。
● 測量重復性好，電壓線性好（測量準確度不受電壓影響）
● 一體化結構，重量適中，便于攜帶。
● 大屏幕帶背光中文液晶顯示器信息提示操作，使用方便。
● 儀器自帶打印機，及時保存測試數據。
● 高壓電纜連接至試品，保障安全；儀器未接地報警，安全措施完備。
2.技術指標
2.1額定工作條件
2.1.1環境溫度：-10℃~50℃（當溫度超出20℃±5℃時，每變化10℃儀器基本誤差的改變量不超過基本誤差限的1/2。）
2.1.2相對濕度：30%~85%
2.1.3供電電源：電壓：220V±22V, 頻率50±5Hz (可用發電機作電源。工作時發電機外殼要可靠接地。)
2.2外型尺寸：a×b×h,mm:450×330×380
2.3儀器重量：不大于18kg
2.4電子電路功耗：不大于40VA
2.5測量范圍：
2.5.1介質損耗（tgδ）: 0~1 分辨率0.0001
2.5.2電容量 （Cx）: ≤60000PF 分辨率0.01PF
2.5.2.1內接方式
試驗電壓 試品電容量
5KV 7.5KV 10KV 3PF~60000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.5.2.2外接方式
“外接升壓器”方式試驗電壓10KV
2.7內部升壓器輸出能力
輸出電壓 額定輸出電流
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA
“外接Cn”方式（外接高壓、外接標準電容器）試驗電壓由標準電容器和被試品的耐壓值決定（Umax=Imax/ωC）
標準回路電流50mA(In=UωCn)
被試回路電流2A（Ix=UωCx）
2.6基本測量誤差

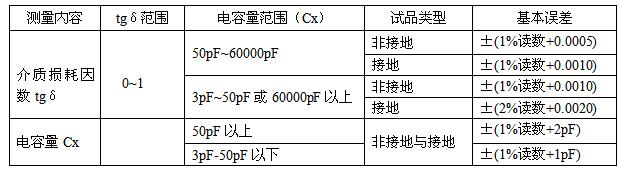

產品在環境溫度20℃±5℃、相對濕度30%~85%的條件下，應符合表1之規定。
友情提醒：購置拓普電氣原創型號TPJSC-B型變頻抗干擾介質損耗測試儀，請認準拓普牌原產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
