DC：500V～2500V兆歐表性能特征技術指標使用說明
產品簡介
TP310系列高壓絕緣電阻測試儀采用電子測量線路和元器件，其輸出電壓穩定、測量范圍寬、自動換擋、讀數直觀。特別適用于電力部門，大型廠礦企業，測量電力電纜、電力變壓器、發電機及高壓開關等電氣設備的絕緣電阻、吸收比等，是取代老式搖表的理想產品。
工作特性
1、工作條件
a、使用溫度：-10℃ — +40℃
b、相對濕度：40℃ 85%RH
c、供電電壓：DC 12V

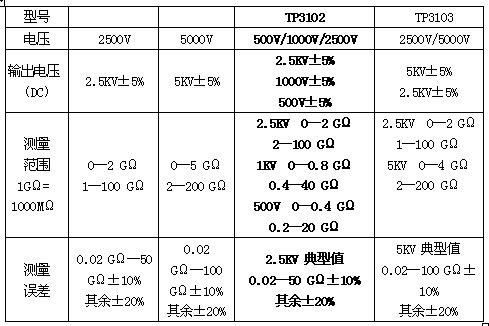

2、性能特性：
3、使用說明
（1）2500V型表使用說明如下
（2）5000V型表使用說明如下
將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值?？潭戎甘緹艏t燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。
（3）500V/1000V/2500V型表使用說明如下
（4）2500V/5000V型表使用說明如下
將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內,則表明電池能滿足儀器正常工作,否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。
信息整理：兆歐表生產廠家揚州拓普電氣科技有限公司
