應用感應耐壓試驗裝置對電壓互感器進行三倍頻電壓試驗的方法及操作步驟！
設備組成

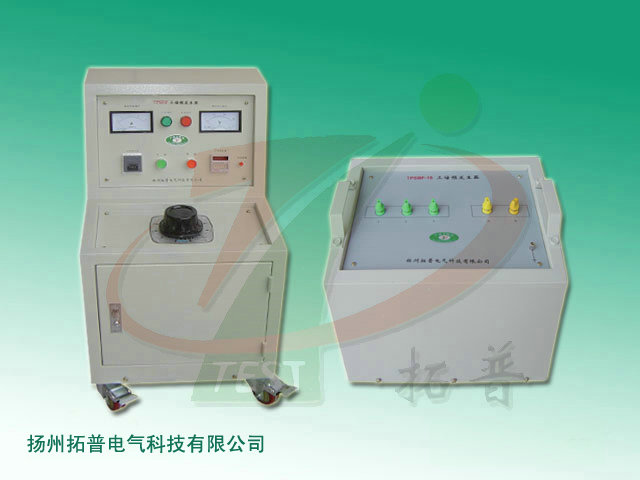

三倍頻感應耐壓裝置由三芯五柱變壓器、單相調壓器、電抗器及控制部分組成。根據試驗要求，外形可為整體式，也可為分體推移式。這里我們來談一談分體式三倍頻電源發生裝置試驗方法。
試驗方法
在對被試品電壓互感器進行三倍頻感應耐壓試驗前，應先對本裝置進行空載試驗，檢查裝置是否完好。
1） 空載試驗接線見廠家產品使用說明書
2） 操作步驟：確認接線無誤后輸入工頻三相380V交流電壓；打開控制箱電源開關，綠色信號燈亮（如不亮，請將調壓器手柄回至零位）；然后按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，觀察電壓表，直到電壓表達到滿刻度為止。在此過程中無異常情況說明該裝置正常，應立即將調壓器手柄回至零位，并斷開電源，空載試驗完畢。
操作步驟
1、本裝置空載試驗
將三相380V電源直接接在裝置背面的“A、B、C”輸入端子。試驗方法與分體式三倍頻電源發生裝置的空載試驗方法相同。
2、負載試驗
1）將三相380V電源直接接在裝置背面“A、B、C”輸入
端子：將被試品的兩端分別與背面“a、x”輸出端子相連接；接好接地線；
2）接通電源，將調壓器手柄回至零位處，電源指示燈（綠燈）亮；按下紅色按鈕，接觸器合上，工作指示燈(紅燈)亮；
3）順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表，當升到所需電壓值時，打開計時開關，（時間繼電器按試驗要求設定為040S），開始計耐壓時間；
4）如無異常情況出現，40秒后聽到計時報警聲音，立即反向旋轉調壓器手柄至零位；按上紅色停止按鈕，接觸器斷電，工作批示燈滅，綠色信號燈亮，此時應迅速切斷輸入三相電源，試驗完畢。

信息整理：感應耐壓試驗裝置生產廠家揚州拓普電氣科技有限公司
