氧化鋅避雷器在線（帶電）測試方法的理論依據解釋。由于氧化鋅避雷器老化或受潮所表現出來的電氣特征均是阻性電流增大，故把測量運行電壓下氧化鋅避雷器阻性電流作為一種重要的監測手段亦越來越為人們所重視。本文對氧化鋅避雷器在線測試方法進行了闡述，并對其優缺點進行了分析。
一、氧化鋅避雷器在線（帶電）測試的重要性
氧化鋅避雷器在運行中由于其閥片老化、受潮等原因，容易引起故障，這將導致主設備得不到保護，嚴重時可能發生爆炸，影響系統的安全運行。而氧化鋅避雷器預試必須停運主設備，會影響設備的運行可靠性，而且有時受運行方式的限制無法停運主設備，導致避雷器不能按時預試。因此，氧化鋅避雷器的帶電測試與在線監測顯得尤為重要。
二、氧化鋅避雷器在線（帶電）測試的目的
利用氧化鋅避雷器的帶電測量，測得避雷器阻性電流與總泄露電流的比值，即氧化鋅避雷器的阻性電流分量，來判斷避雷器的受潮及老化狀況。因氧化鋅避雷器在閥片老化以及經受熱和沖擊破壞以及內部受潮時，氧化鋅避雷器的有功損耗加劇，也即避雷器泄露電流中的阻性電流分量會明顯增大，從而在氧化鋅避雷器內部產生熱量，使得氧化鋅避雷器閥片進一步老化，產生惡性循環，破壞氧化鋅避雷器內部穩定性。通過氧化性避雷器帶電測量有功分量，及時發現有問題的氧化鋅避雷器，將設備故障杜絕在萌芽狀態。
三、影響氧化鋅避雷器在線（帶電）測試的因素
影響氧化鋅避雷器在線（帶電）測試的因素很多，主要有間隔內相間干擾、測試方法、表面污穢等因素。而表面污穢可以在現場通過對氧化鋅避雷器的表面清潔處理得到解決，這里主要排除間隔內相間干擾、測試方法對測量帶來的影響。
四、氧化鋅避雷器在線（帶電）測試操作規范
1.安全組織措施
1.1 本規范適用于運行中的10～500kV氧化鋅避雷器的地電位作業方式，使用不經電壓互感器二次回路取信號的測量?jī)x器進行的帶電測量工作。
1.2 試驗負責人應具有帶電測量的相應知識，并經工區領導的批準。
1.3 帶電測量應在良好的天氣、系統相對穩定的情況下，如遇雷、雨、雪、霧和系統在操作的情況下不得進行。
1.4 帶電測量必須設專人監護，監護人應由有帶電測量實踐經驗的人員擔任，監護人不得直接進行操作，須認真監護好測試中的人身和設備的安全。
2.安全技術措施
2.1 服裝、絕緣鞋、絕緣墊
試驗人員應穿著長袖棉質工作服和絕緣鞋，戴安全帽，操作人員應戴絕緣手套，站在絕緣墊上。使用的絕緣工具應經試驗合格并在有效期內。
2.2 安全距離
試驗人員在帶電測量時，要嚴格保證人身與帶電體間的安全距離。地電位測量時人身與帶電體的安全距離為：10kV--0.4 m；35kV--0.6 m；110kV--1.0m；220kV-- 1.8m；500kV--3.6m。小于上述安全距離時，須采取可靠的絕緣隔離措施。
2.3 接地線
TPYBL系列氧化鋅避雷器帶電測試儀的外殼及工作接地端必須可靠接地。接地線應使用多股裸銅線或帶透明絕緣層的銅質軟絞線，其截面應能滿足試驗要求，并不得小于4mm2。接地線與接地體應連接牢固，并接觸良好，嚴禁纏繞。嚴禁通過低壓回路的中性線或水管接地。
2.4 引線
高壓引線應盡量短，連接須牢固，必要時用絕緣物支撐。
2.5 電壓測定
氧化鋅避雷器阻性電流測量時，應同時記錄當時的母線電壓。
2.6 電流測定
按儀器使用規定，分別測量全電流和阻性電流的峰值和有效值。
2.7 任何情況下嚴禁斷開避雷器的接地引下線與地線間的連線。
3.測量工作的開始
3.1 試驗分工
試驗開始前試驗負責人應明確每個試驗人員的分工和職責，并對全體試驗人員詳細交代工作內容、帶電部位和安全注意事項。
3.2 接線檢查
試驗前，試驗負責人必須認真檢查TPYBL氧化鋅避雷器帶電測試儀器的接線情況是否符合試驗要求。
4.試驗過程
4.1 發、復令和呼唱
試驗負責人在確認各試驗人員已分別就位，安全措施到位的情況下，方可下令開始測量。
試驗負責人發令，操作人員應復令，發、復令用語應規范、明確。
4.2 更改接線
更改接線，有試驗負責人下令，操作人員接令，并確認TPYBL系列氧化鋅避雷器帶電測試儀的電源已切斷、戴絕緣手套、站在絕緣墊上進行。嚴格保持人身與帶電體的安全距離。接線必須先接地端，后接避雷器計數器上端，拆線次序相反。試驗負責人應認真做好監護工作，確保人身和設備的安全。
4.3 試驗結束后，拆除自裝的試驗引線,清理現場。
5.氧化鋅避雷器試驗危險點
5.1 因被試設備為運行設備，高壓引線及試驗設備與帶電部分必須有足夠的安全距離。
5.2 測量應在良好的天氣、系統相對穩定的情況下進行。如遇雷、雨、雪、霧和系統在操作的情況下不得進行。
5.3 工作中嚴禁斷開避雷器的接地引下線與地線間的連線。

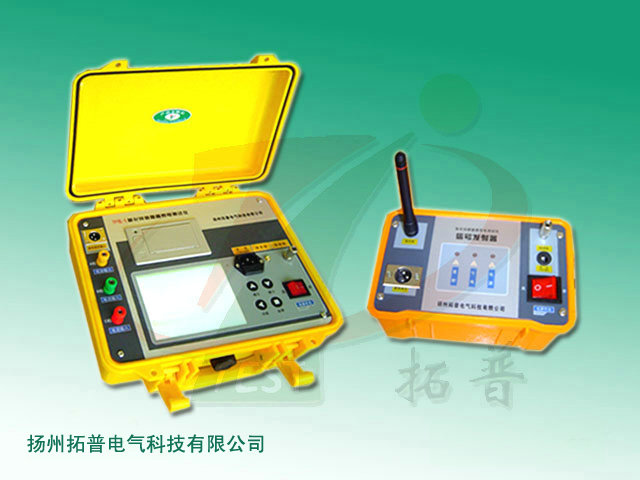

信息整理：氧化鋅避雷器帶電測試儀生產商揚州拓普電氣科技有限公司
