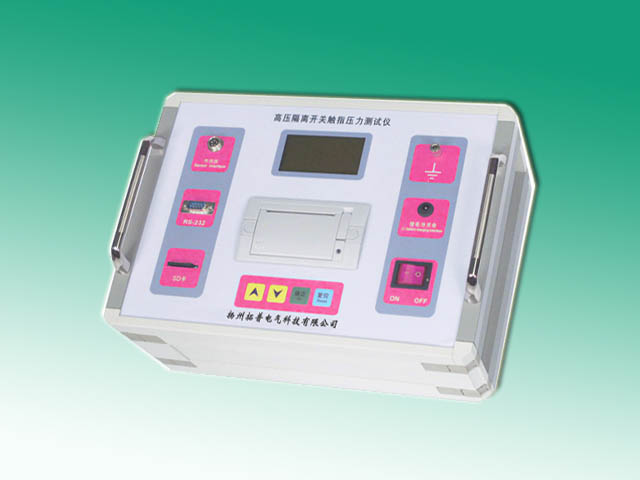

高壓隔離開關動觸頭夾緊力測試儀拓普TPYLC型簡要說明
高壓隔離開關動觸頭夾緊力測試儀拓普TPYLC型簡要說明
隔離開關是電力系統中使用量很大、應用范圍廣泛的高壓開關設備。由于戶外隔離開關是暴露在大氣環境中工作，直接遭受環境氣候條件嚴重影響，該電氣設備的運行條件比較惡劣，因此容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲，產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環，結果燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。
目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。
在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。
針對目前發供電系統的檢修現狀，拓普電氣開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀，該高壓隔離開關動觸頭夾緊力測試儀只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
拓普電氣專業打造的TPYLC高壓隔離開關動觸頭夾緊力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
高壓隔離開關動觸頭夾緊力測試儀拓普TPYLC型技術指標
1、測量范圍：≤1000N
2、測量誤差：≤1%
3、測量直徑（觸指開距）：15mm～90mm，大于90mm（可定制）
4、電源電壓：AC220V±10%，50Hz±10%，或機內鋰電池功率：≤20W
5、工作時間：內置鋰電池電源工作時間：≥6小時（可定制）
6、充電方式：專用充電器接面板鋰電池充電接口充電
7、傳感器信號線長度：10m
8、工作環境：-20～40℃，≤80%RH 大氣壓力：86～106kpa
9、絕緣電阻：＞2MΩ
10、介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
友情提醒：購置隔離開關檢測儀器要選直接生產商揚州拓普電氣科技有限公司的產品，產品質量及售后服務有保證！
高壓隔離開關動觸頭夾緊力測試儀拓普公司主營設備一覽
變頻串聯諧振試驗成套裝置、直流高壓發生器、SF6氣體微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6氣體綜合測試儀、SF6密度繼電器校驗儀、試驗變壓器（工頻耐壓試驗裝置）、變頻抗干擾高壓介質損耗測試儀、三倍頻發生器（感應耐壓試驗裝置）、倍頻發電機組、交直流分壓器（高壓測量儀）、大電流發生器（升流器）、變壓器直流電阻測試儀、變壓器變比測試儀、變壓器容量特性測試儀、變壓器空載短路測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、微機繼電保護測試儀、互感器特性綜合測試儀、高壓開關機械特性測試儀（斷路器特性測試儀）、回路電阻測試儀（接觸電阻測試儀）、氧化鋅避雷器測試儀、輸電線路參數測試儀、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、絕緣油色譜儀、絕緣靴（手套）耐壓試驗裝置、電力安全工器具試驗設備、蓄電池恒流放電測試儀、礦用電纜故障檢測儀、真空濾油機、礦用檢測設備、油品分析儀器、智能型太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
小貼士
高壓隔離開關動觸頭結構和安裝
高壓隔離開關簡稱高壓刀閘或高壓閘刀。高壓隔離開關分?jǐn)鄷r有明顯可見的斷開點。高壓隔離開關主要由片狀靜觸頭、雙刀動觸頭、瓷絕緣、傳動機構（轉軸、拐臂）和框架（底座）組成。動觸頭兩條銅板之間裝有夾緊彈簧，兩條銅板流過同方向的電流時，常產生向內的作用力，可提高運行的穩定性。在兩條銅板接觸端的外側，都貼裝著一條鍍鋅鋼板，其作用是加大動觸頭的電動夾緊力。
高壓隔離開關動觸頭安裝中安全要點
因?yàn)楦綦x開關不能帶負荷操作，所以拉閘、合閘前應檢查與之單聯安裝的是否在分閘位置。如用隔離開關操作規定容量范圍內的變壓器，拉閘、合閘前應先從低壓側停掉全部負載。
隔離開關是電力系統中使用量很大、應用范圍廣泛的高壓開關設備。由于戶外隔離開關是暴露在大氣環境中工作，直接遭受環境氣候條件嚴重影響，該電氣設備的運行條件比較惡劣，因此容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲，產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環，結果燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。
目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。
在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。
針對目前發供電系統的檢修現狀，拓普電氣開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀，該高壓隔離開關動觸頭夾緊力測試儀只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
拓普電氣專業打造的TPYLC高壓隔離開關動觸頭夾緊力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
高壓隔離開關動觸頭夾緊力測試儀拓普TPYLC型技術指標
1、測量范圍：≤1000N
2、測量誤差：≤1%
3、測量直徑（觸指開距）：15mm～90mm，大于90mm（可定制）
4、電源電壓：AC220V±10%，50Hz±10%，或機內鋰電池功率：≤20W
5、工作時間：內置鋰電池電源工作時間：≥6小時（可定制）
6、充電方式：專用充電器接面板鋰電池充電接口充電
7、傳感器信號線長度：10m
8、工作環境：-20～40℃，≤80%RH 大氣壓力：86～106kpa
9、絕緣電阻：＞2MΩ
10、介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
友情提醒：購置隔離開關檢測儀器要選直接生產商揚州拓普電氣科技有限公司的產品，產品質量及售后服務有保證！
高壓隔離開關動觸頭夾緊力測試儀拓普公司主營設備一覽
變頻串聯諧振試驗成套裝置、直流高壓發生器、SF6氣體微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6氣體綜合測試儀、SF6密度繼電器校驗儀、試驗變壓器（工頻耐壓試驗裝置）、變頻抗干擾高壓介質損耗測試儀、三倍頻發生器（感應耐壓試驗裝置）、倍頻發電機組、交直流分壓器（高壓測量儀）、大電流發生器（升流器）、變壓器直流電阻測試儀、變壓器變比測試儀、變壓器容量特性測試儀、變壓器空載短路測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、微機繼電保護測試儀、互感器特性綜合測試儀、高壓開關機械特性測試儀（斷路器特性測試儀）、回路電阻測試儀（接觸電阻測試儀）、氧化鋅避雷器測試儀、輸電線路參數測試儀、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、絕緣油色譜儀、絕緣靴（手套）耐壓試驗裝置、電力安全工器具試驗設備、蓄電池恒流放電測試儀、礦用電纜故障檢測儀、真空濾油機、礦用檢測設備、油品分析儀器、智能型太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
小貼士
高壓隔離開關動觸頭結構和安裝
高壓隔離開關簡稱高壓刀閘或高壓閘刀。高壓隔離開關分?jǐn)鄷r有明顯可見的斷開點。高壓隔離開關主要由片狀靜觸頭、雙刀動觸頭、瓷絕緣、傳動機構（轉軸、拐臂）和框架（底座）組成。動觸頭兩條銅板之間裝有夾緊彈簧，兩條銅板流過同方向的電流時，常產生向內的作用力，可提高運行的穩定性。在兩條銅板接觸端的外側，都貼裝著一條鍍鋅鋼板，其作用是加大動觸頭的電動夾緊力。
高壓隔離開關動觸頭安裝中安全要點
因?yàn)楦綦x開關不能帶負荷操作，所以拉閘、合閘前應檢查與之單聯安裝的是否在分閘位置。如用隔離開關操作規定容量范圍內的變壓器，拉閘、合閘前應先從低壓側停掉全部負載。
