變頻串聯諧振試驗裝置_電纜_變壓器_開關工頻耐壓試驗設備簡要說明
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。
3、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
變頻串聯諧振試驗裝置_電纜_變壓器_開關工頻耐壓試驗設備應用領域

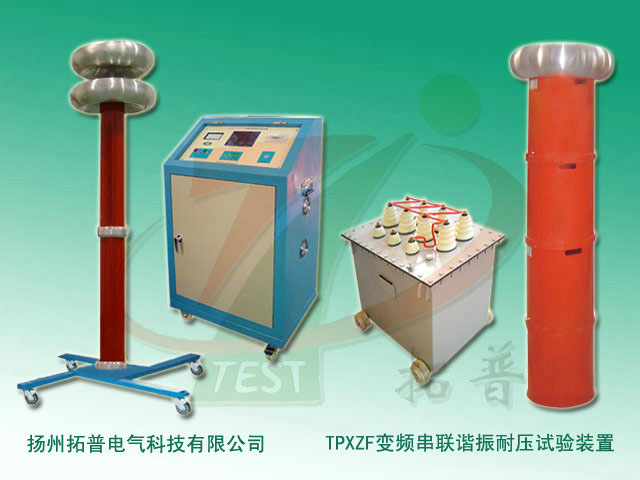

變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中常見的一次電氣設備。根據220kV以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(操作臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流初來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修、試工程單位理想的耐壓試驗設備。
變頻串聯諧振試驗裝置_電纜_變壓器_開關工頻耐壓試驗設備技術指標
額度輸出電壓 0～1000kV及其以下；
輸出頻率： 30～300Hz
諧振電壓波形：純正弦波，波形畸變率≤1.0%
工作時間：滿功率連續工作時間60min
品質因素：30～90
頻率調節靈敏度：0.1Hz
不穩定度：＜0.05%
工作電源:單相220V或三相380V±10% 頻率50Hz±5%

產品型號名稱	適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓設備， 頻率30～300Hz)
	變頻源	諧振電抗器	激勵變壓器	分壓器	適用范圍
50/50/25	3kW	25kV/1A 二臺 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV電力變  10kV開關、母線、PT、CT等  10kV(300mm2)電纜≤1.0km
108/108/27	5kW	27kV/1A 四臺 (干式)	5kVA (干式)	110kV	31500kVA及以下35kV電力變  35kV開關、母線、PT、CT等  10kV(300mm2)電纜2km  35kV (300mm2)電纜0.5km
200/200/50	10kW	50kV/1A 四臺 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV電力變  110kVGIS、PT、CT等(預防性試驗)  35kV(300mm2)電纜≤1.0km  10kV (300mm2)電纜≤2.0km
270/270/45	15kW	45kV/1A 六臺 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV電力變  110kVGIS、PT、CT等  35kV(300mm2)電纜≤1.2km  10kV (300mm2)電纜≤3.0km
