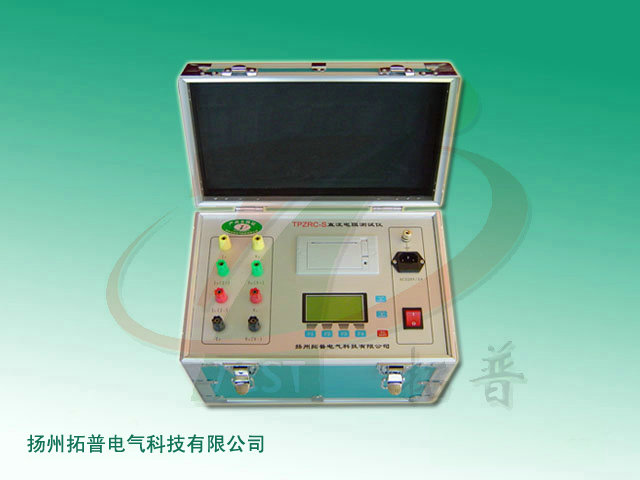

三通道直流電阻測試儀拓普TPZRC-S型操作方法及注意事項
拓普品牌三通道直流電阻測試儀操作方法及注意事項
儀器操作方法
1、接線：把被測試品通過專用電纜與本機的測試接線柱連接，連接牢固，同時把地線接好。
(1)單通道直接測量接線。
可直接測量AO相之間的阻值。
(2)三通道直接測量接線。
可直接同時測量AO、BO、CO三相的阻值。
2、開機界面：打開電源開關，顯示屏上會顯示界面，停留大約3秒鐘會自動跳過進入選擇設置主界面
3、通道選擇界面：顯示屏上顯示界面，這時可通過對應“通道”功能鍵對所測試品通道進行選擇，每按按鍵一次，顯示屏上會循環出現“三”、“單”。
4、測試：當選擇好通道后，按下測試鍵就開始測試，顯示屏指示充電電流值同時提示“正在充電 … ”，系統時鐘開始計時顯示從充電開始測試的時間，滿一小時從零重新開始計時，不影響測試進程。當電流穩定后顯示屏顯示所使用的測試電流，同時提示“正在測試 …”，之后單通道顯示界面，三通道顯示界面，觀察測試電流值和電阻值穩定，儀器連續測試。
⑴“復側”功能，顯示后，此時按“復側”功能鍵可以重新測量但電流維持不變。此功能可清除內部緩沖區舊數據，重新測量新數據，用以達到可用數據的盡快穩定。
⑵“換算”功能，顯示后，此時按“換算”功能鍵，顯示，輸入所測試品的當前溫度，從﹣99.9℃至199.9℃，輸入完成，按“返回”鍵此時回到測試界面，測試界面將顯示試品油溫及換算到75℃時的阻值， “換算”功能鍵變?yōu)?ldquo;取消”，按“取消”功能鍵則取消換算功能，“換算”與“取消”切換不影響測試進程。
⑶ “打印”功能，顯示，此時按“打印”功能鍵顯示提示：“是否編輯？”選擇“否”則打印顯示數據“打印完成”回到上一級測試界面。選擇“是”則顯示。正確輸入繞組、相別、分接，后按“返回”鍵，顯示提示：“是否編輯？”選擇“否”則打印顯示數據“打印完成”回到上一級測試界面。選擇“是”則重新編輯。有油溫輸入的情況下則打印換算的
結果。注意在三通道測試下不能輸入“相別”。
⑷“保存”功能，顯示后，此時按“保存”功能鍵，保存顯示測量的數據，以及測試保存的時間，有油溫輸入的則保存換算的結果。保存完成則顯示“保存完成！”后返回上一級界面。通過開機主界面內的“調閱”功能鍵可查看已存數據。
5、時間調整：在開機界面，按“時間”功能鍵，進入調整時間界面，調整完成時間，按“返回”鍵回到開機界面，時間修改完成。
6、調閱數據：在開機界面，按“調閱”功能鍵，進入查看記錄界面，可循環查看，zui多可存儲查看80組數據，按“返回”鍵回到開機界面。
操作過程中注意事項
1、在測無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2、在拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
3、用三通道時注意因?yàn)閐i一組數據測試時磁路初次建立可能時間較長，倒換分接時穩定時間會縮短。
4、助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正?，F(xiàn)象。
信息整理：直流電阻測試儀專業生產廠家揚州拓普電氣科技有限公司
儀器操作方法
1、接線：把被測試品通過專用電纜與本機的測試接線柱連接，連接牢固，同時把地線接好。
(1)單通道直接測量接線。
可直接測量AO相之間的阻值。
(2)三通道直接測量接線。
可直接同時測量AO、BO、CO三相的阻值。
2、開機界面：打開電源開關，顯示屏上會顯示界面，停留大約3秒鐘會自動跳過進入選擇設置主界面
3、通道選擇界面：顯示屏上顯示界面，這時可通過對應“通道”功能鍵對所測試品通道進行選擇，每按按鍵一次，顯示屏上會循環出現“三”、“單”。
4、測試：當選擇好通道后，按下測試鍵就開始測試，顯示屏指示充電電流值同時提示“正在充電 … ”，系統時鐘開始計時顯示從充電開始測試的時間，滿一小時從零重新開始計時，不影響測試進程。當電流穩定后顯示屏顯示所使用的測試電流，同時提示“正在測試 …”，之后單通道顯示界面，三通道顯示界面，觀察測試電流值和電阻值穩定，儀器連續測試。
⑴“復側”功能，顯示后，此時按“復側”功能鍵可以重新測量但電流維持不變。此功能可清除內部緩沖區舊數據，重新測量新數據，用以達到可用數據的盡快穩定。
⑵“換算”功能，顯示后，此時按“換算”功能鍵，顯示，輸入所測試品的當前溫度，從﹣99.9℃至199.9℃，輸入完成，按“返回”鍵此時回到測試界面，測試界面將顯示試品油溫及換算到75℃時的阻值， “換算”功能鍵變?yōu)?ldquo;取消”，按“取消”功能鍵則取消換算功能，“換算”與“取消”切換不影響測試進程。
⑶ “打印”功能，顯示，此時按“打印”功能鍵顯示提示：“是否編輯？”選擇“否”則打印顯示數據“打印完成”回到上一級測試界面。選擇“是”則顯示。正確輸入繞組、相別、分接，后按“返回”鍵，顯示提示：“是否編輯？”選擇“否”則打印顯示數據“打印完成”回到上一級測試界面。選擇“是”則重新編輯。有油溫輸入的情況下則打印換算的
結果。注意在三通道測試下不能輸入“相別”。
⑷“保存”功能，顯示后，此時按“保存”功能鍵，保存顯示測量的數據，以及測試保存的時間，有油溫輸入的則保存換算的結果。保存完成則顯示“保存完成！”后返回上一級界面。通過開機主界面內的“調閱”功能鍵可查看已存數據。
5、時間調整：在開機界面，按“時間”功能鍵，進入調整時間界面，調整完成時間，按“返回”鍵回到開機界面，時間修改完成。
6、調閱數據：在開機界面，按“調閱”功能鍵，進入查看記錄界面，可循環查看，zui多可存儲查看80組數據，按“返回”鍵回到開機界面。
操作過程中注意事項
1、在測無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2、在拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
3、用三通道時注意因?yàn)閐i一組數據測試時磁路初次建立可能時間較長，倒換分接時穩定時間會縮短。
4、助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正?，F(xiàn)象。
信息整理：直流電阻測試儀專業生產廠家揚州拓普電氣科技有限公司
