拓普10kV智能雙顯兆歐表操作使用簡要說明
簡要說明
本儀表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用本儀表首先一定要接好安全接地線?。?br /> 本儀表在高壓啟動后，請不要采用人工放電方式檢查儀表，在測試完畢后也應等待本儀表自動放電使液晶屏上的電壓表回零后才進行例行安全需要的人工放電！因?yàn)槎搪贩烹姷膹?qiáng)烈電脈沖波有損被測對象的絕緣壽命，如果脈沖竄入儀表，也有損儀表內的集成電路?。?br /> 本儀表是我公司為解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。
功能特點
1、具有強力抗電場感應干擾能力。
2、測試電源的短路電流＞3.5mA。適應大容量、大電感的測試。
3、電阻測量數顯范圍寬廣，從1MΩ～400GΩ。讀數準確、分辨力高。
4、 測試電源的電壓范圍寬廣，可選擇1、2.5、5、10kV。
5、該儀表采用超薄形張絲表頭與圖形點陣液晶顯示器完美結合，指針與數字同步顯示。
6、交直流兩用。配有專用充電適配器。
7、采用嵌入式工業單片機實時操作系統，操作簡單。
8、自動計算各種絕緣指標(吸收比、極化指數)。
10、儀表可連續進行100次測量，超過100次從di一次開始并覆蓋第1次的結果。每次測量結果都自動保存，以便日后調閱。各種測量結果具有防掉電功能。
11、配有3米長高壓電纜（可根據現場要求長度定做），和100MΩ、1GΩ的測試電阻個一只。
12、外殼采用特殊材料，機械強度高，具有一定抗振防摔能力。
技術指標
1、輸出電壓：-1000V DC、-2500V DC、-5000V DC、-10000V DC。
2、絕緣電阻測試精度：±5％
3、輸出電壓精度：±10％
4、高壓短路電流：大于3.5mA
5、電阻測量數顯范圍：1MΩ～400GΩ。
6、工作電源：8節高容量鎳氫可充電電池，外置充電適配器
7、工作溫度及濕度：-10℃～40℃，zui大相對濕度85％
8、絕緣性能：電路與外殼間電壓為1000V DC時，zui大2000MΩ
9、附件：測試線一套，說明書，合格證，充電適配器,100MΩ、1GΩ參考電阻各1只。
工作原理
本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分?jǐn)?shù)字電壓表的除法功能進行歐姆——數字轉換。測試電壓0～5kV是由帶反饋的它激式直流電壓變換器電路產生。
操作部件功能
1.“L”高壓輸出端：又可稱為線路端，它采用高壓電纜接到被測線路，例如接至變壓器或電機的繞組、電纜的線芯。
2.“G”保護端：三電極法測量絕緣材料、電纜的體積電阻時，“G”接到三電極的保護環電極上。保護環是用于消除被測對象的表面電阻和測量回路的泄漏干擾。
3.“E”接地端：本儀表安全接大地和連接被測物零端的接線端。自來水管可作為大地端。電機的金屬外殼、變壓器鐵芯、電纜屏蔽層等屬于被測物零端。人工放電的地端也接在此端。
4.高壓預選旋鈕開關：①此旋鈕置于“OFF”位置時，切斷整機電源。②此旋鈕置于“ON”位置時,儀表開機，電池自檢。③此旋鈕置于“1KV、2.5KV、5KV、10KV”位置時，用于預先選擇測試電源電壓值。
5.“測試”按鈕：它用于控制高壓測試電源。①此按鈕按入時，按鈕燈亮，如果此時“高壓預選旋鈕開關”在1KV、2.5KV、5KV、10KV檔位時，高壓將從“L”端輸出。②按鈕彈出時，按鈕燈熄滅，停止產生高壓。
6. 鍵盤
設置鍵：在未按“測試”按鈕之前按下此鍵可調閱歷史測試數據；
上 鍵：按下此鍵可向前翻閱數據或修改數據；
下 鍵：按下此鍵可向后翻閱數據或修改數據；
背光鍵：按下此鍵可點亮液晶顯示屏背光，并在1分鐘之內自動熄滅；
確定鍵：①“測試”按鈕彈起燈不亮?xí)r，按下此鍵可確定所選項目；②“測試”按鈕彈起燈不亮?xí)r，如果 “高壓預選旋鈕開關”在1KV、2.5KV、5KV、10KV，按下“確定”鍵不松手，也會有相應的高壓從“L”端輸出，松開手時，相應的高壓停止輸出。③如果“測試”按鈕按下燈亮?xí)r，“確定”鍵不起作用。
7.充電電源輸入：插入專用的充電適配器，可對儀表的電池組充電，也可作為設備的工作電源。
8. 狀態顯示燈：①“高壓”指示燈：當“高壓”指示燈發紅光時，從 “L”端有高壓輸出；不發光時，沒有高壓輸出。②“電源”指示燈：當開機時，儀表“電源”狀態燈顯示為綠燈時，表示儀表內部的電池組電量正常；如果“電源”狀態燈顯示為紅燈閃爍時，表示電池電量快要耗盡，應立即充電。③“充電”指示燈：將電源適配器的一端插入儀表“充電電源輸入”插孔中，另一端接交流電源，“充電”指示燈紅燈亮?xí)r，充電開始。電池充滿后，“充電”指示燈綠燈亮，快速充電完成，這時可適當延長充電時間。
9. 雙排刻度線
上檔為綠色（ GΩ檔）：當此刻度盤兩端的兩只綠色發光二極管亮?xí)r，此刻度盤讀數乘上相應的倍率就是被測電阻的阻值。
1000V/0.2GΩ～20GΩ（刻度讀數×1）；
2500V/0.4GΩ～40GΩ（刻度讀數×2）；
5000V/1 GΩ～100 GΩ（刻度讀數×5）；
10000V/2GΩ～200 GΩ（刻度讀數×10）。
下檔為紅色（ MΩ檔）：當此刻度盤兩端的兩只紅色發光二極管亮?xí)r，此刻度盤讀數乘上相應的倍率就是被測電阻的阻值。
1000V/0～400MΩ（刻度讀數×1）；
2500V/0～800 MΩ（刻度讀數×2）；
5000V/0～2000 MΩ（刻度讀數×5）；
10000V/0～4000 MΩ（刻度讀數×10）。
10．液晶屏 ：以漢字顯示當時信息。
操作使用規程
本儀表初次或前赴現場使用前應進行充電（全程充電時間為6～8小時，充電指示燈從紅變綠），以免到現場使用途中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀表工作是否正常、準確。
操作過程
1、準備
本儀表接線前，首先應將“高壓預選旋鈕開關”調在關的位置，“測試”按鈕應退出！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，完全證明安全方可接線！
尤其變電站、發電廠現場受到電網泄漏感應強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才把被測量端的人工放電棒移開。

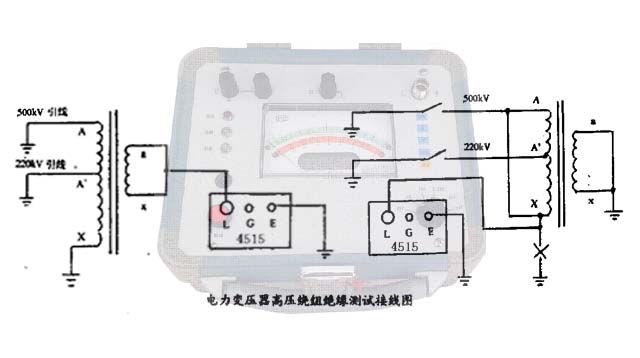

2、接線
把儀表的兩個‘E’端接到被測物的地或零端，以及大地。
把儀表的‘L’端接到被測線路端，例如變壓器繞組，電纜芯線。
把儀表‘G’端接到被測回路需要消除表面電阻泄漏影響的保護環。
3、轉動“高壓預選旋鈕開關”選擇需要的測試電壓，這時如果電源正常則電源指示燈應發綠光，如欠壓則發紅光。
4、儀表開始自檢，液晶屏幕上出現操作提示。
5、按動上鍵或下鍵可選擇測試編號。（編號反黑）如不選擇編號可進入下一步操作，編號在該次測試完成后自動累加。
6、按下“測試”按鈕，開始測試。這時高壓狀態指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表L端有高壓輸出。警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！
7、這時液晶屏進入測試狀態顯示模式。
8、儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）
9、根據所需要的測試結果（普通測試、吸收比測試、極化指數測試），松開“測試”按鈕。這時儀表停止高壓輸出，并自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比、極化指數）。按動上鍵或下鍵可循環顯示本次測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間zui長為10分鐘，10分鐘以后儀表會自動關閉高壓，并自動計算、顯示測試結果。
10、 需連續進行第二次測量時，再次按下測試鍵，按6-9步驟執行。（儀表可連續進行100次測量，超過100次從di一次開始并覆蓋第1次的結果。每次測量結果都自動保存，以便日后調閱。）。
調閱測試結果
1、轉動“高壓預選旋鈕開關”在任意一電壓檔，此時電源接通。
2、可按動設置鍵進入查詢測試數據狀態，按確定鍵進入第n次測試數據頁面。
3、 按動上下鍵來增加或減少測試結果的編號進行選擇。（相應的編號反黑）。如果此時使用者覺得按一次上下鍵，編號變動太快，不方便選擇時，可在任意編號下按確定鍵，接著再按設置鍵，程序再次進入第n次測試數據頁面，這時便可以很方便的按動上下鍵來增加或減少測試結果的編號進行選擇了。
4、 選擇好編號后，按動確定鍵可進入該編號的測試結果，按動上下鍵可查詢?cè)摼幪?hào)測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
5、 查詢完畢，按動設置鍵返回第n次測試數據頁面，再按動設置鍵進入查詢測試數據頁面，再按動設置鍵進入按測試鍵開始！頁面。
6、 如需再次查詢可再次按動設置鍵。
電池充電
1、儀表可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用儀表的內部電源供電。
2、shou次使用儀表時，需充電6～8小時。
3、充電電路采用專用智能充電管理模塊，可自動停止充電并監視電池電量，在測試過程中如發現電源狀態指示燈紅燈閃亮表示電池電量快要用盡，需充電，但這時不影響儀表的正常使用。
4、將電源適配器的一端插入儀表電源插孔中，另一端接交流電源，充電指示燈紅燈亮，充電開始。
5、電池充滿后，充電指示燈綠燈亮，快速充電完成，這時可適當延長充電時間。注意：當開機時，儀表電源狀態燈紅燈閃亮，表示電池電量快要耗盡，應立即充電。在充電之前，請確認交流輸入電壓范圍應為220VAC±15%，以免接錯電源造成不必要的損失。當儀表無法開啟電源時，需充電或更換電池或使用交流電源。儀表不使用時，應確保波段開關處于關閉狀態(OFF)。
注意事項
1、注意安全，‘L’為高壓端！‘E’一定要接大地！
2、檢查儀表的好壞，不可在測試電源工作時突然接入的方法檢查，而應在測試電源未啟動前，先接電阻，后按高壓開關。工作中應盡量避免打火放電！因?yàn)楦邏捍蚧鸱烹娖潆娒}沖容易損壞本儀表的集成電路器件，也有損計量用的標準電阻器或被測量對象。
3、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。
信息整理：智能雙顯兆歐表生產廠家揚州拓普電氣科技有限公司
