數字式局部放電測試系統（2010）技術指標特點說明
數字式局部放電測試系統（2010）特點說明

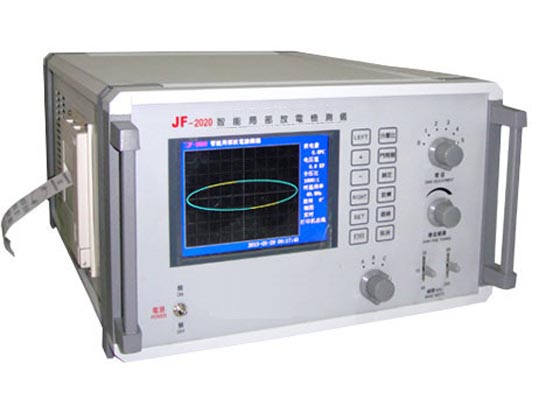

數字式局部放電測試系統2010是繼8001、8201、8601、9801、2002、2007、2006等型號局部放電檢測儀后研制開發生產的較新的數字化儀器設備，它的采用高速集卡通道：同步4通道；采集卡zui高采樣頻率：40MHz；高精度AD分辨率12bit，直流精度0.2%；采樣長度4M樣點；它集成了信號調理、全軟件控制、數據分析等功能，是一套完整的局部放電試驗系統。
1、先進性：采用高速寬頻帶數據采集系統，放電波形還原顯示清晰，失真度小，配合時間窗的使用，可動態放大顯示圖形細節；采用12位數據采集系統，結合連續、單次數據采集，測量精度與傳統模擬局放儀相比有了質的提高。
2、繼承性：運用虛擬儀器的概念，數字化全模擬傳統儀器的功能，圖形顯示分為：橢圓、正弦、直線，放電相位顯示明確；同步跟蹤顯示任意頻率的試驗電源，放電相位顯示明確；數控增益粗調、增益細調。數字模擬時間窗，可任意調節大小，動態并可放大顯示細節。
3、可靠性：優化了系統組成結構，運用模塊化、單元化設計技術，數字儀器各功能模塊單元明確。信號調理單元應用了多年的經典的調理電路，加上采用了高可靠性的數據采集卡，使得數字儀器的可靠性有了根本的保證。
4、安全性：系統采用了多參數報警保護措施，關鍵部位更采用軟、硬件雙重保護，靈敏度高，確保了整個試驗系統的運行安全。
數字式局部放電測試系統（2010）技術指標
1、系統主要性能技術指標
1.1、獨立、同步、4通道
1.2、zui高采樣頻率 40MHz
1.3、數據分辨率12bit，直流精度0.2%
1.4、可測試品的電容量范圍6PF~250µF。
1.5、檢測靈敏度允許電流（見表一）：
1.6、顯示工作方式
1.6.1、顯示方法：橢圓——正弦——直線
1.6.2、工作方式：分連續、單次、3D 顯示工作方式。
1.6.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。
1.6.4、外觸發同步信號輸入電壓：5~100V，輸入功率<1伏安。注意；外觸發同步信號輸入電壓要經過隔離處理
1.6.5、信號相位判定：橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統準確真實地顯示了的試驗電源的周期、相位。
1.7、時間窗：系統軟件模擬時間窗，相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開。
1.8、濾波頻帶：系統采用傳統的帶通濾波方式，3dB低頻端頻率fL：分10、20、40KHZ檔，3dB高頻端頻率fH分80、200、300KHZ檔，fL和fH可靈活任意組成各種濾波通帶。
1.9、信號放大器：
1.9.1、增益調節：分增益粗調和增益細調，增益粗調分6檔，檔間增益差20dB（10倍），誤差±1 dB調節；增益細調分8級，范圍>20dB。
1.9.2、放大器正負極性響應不對稱性：<1dB。
1.10、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5%（以滿刻度計）。
1.11、試驗電源測量（選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3%（以滿刻度計）。
1.12、結構
1.12.1、主機：8U加強型標準機箱 重量：約25KG。
1.12.2、數字處理設備：標準配置為一體化工控機。
2、檢測靈敏度及輸入單元允許電流值
信息整理：數字式局部放電測試系統廠家揚州拓普電氣科技有限公司
數字式局部放電測試系統2010是繼8001、8201、8601、9801、2002、2007、2006等型號局部放電檢測儀后研制開發生產的較新的數字化儀器設備，它的采用高速集卡通道：同步4通道；采集卡zui高采樣頻率：40MHz；高精度AD分辨率12bit，直流精度0.2%；采樣長度4M樣點；它集成了信號調理、全軟件控制、數據分析等功能，是一套完整的局部放電試驗系統。
1、先進性：采用高速寬頻帶數據采集系統，放電波形還原顯示清晰，失真度小，配合時間窗的使用，可動態放大顯示圖形細節；采用12位數據采集系統，結合連續、單次數據采集，測量精度與傳統模擬局放儀相比有了質的提高。
2、繼承性：運用虛擬儀器的概念，數字化全模擬傳統儀器的功能，圖形顯示分為：橢圓、正弦、直線，放電相位顯示明確；同步跟蹤顯示任意頻率的試驗電源，放電相位顯示明確；數控增益粗調、增益細調。數字模擬時間窗，可任意調節大小，動態并可放大顯示細節。
3、可靠性：優化了系統組成結構，運用模塊化、單元化設計技術，數字儀器各功能模塊單元明確。信號調理單元應用了多年的經典的調理電路，加上采用了高可靠性的數據采集卡，使得數字儀器的可靠性有了根本的保證。
4、安全性：系統采用了多參數報警保護措施，關鍵部位更采用軟、硬件雙重保護，靈敏度高，確保了整個試驗系統的運行安全。
數字式局部放電測試系統（2010）技術指標
1、系統主要性能技術指標
1.1、獨立、同步、4通道
1.2、zui高采樣頻率 40MHz
1.3、數據分辨率12bit，直流精度0.2%
1.4、可測試品的電容量范圍6PF~250µF。
1.5、檢測靈敏度允許電流（見表一）：
1.6、顯示工作方式
1.6.1、顯示方法：橢圓——正弦——直線
1.6.2、工作方式：分連續、單次、3D 顯示工作方式。
1.6.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；外觸發為同步試驗電源工作頻率，10~1000Hz內任意頻率。
1.6.4、外觸發同步信號輸入電壓：5~100V，輸入功率<1伏安。注意；外觸發同步信號輸入電壓要經過隔離處理
1.6.5、信號相位判定：橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統準確真實地顯示了的試驗電源的周期、相位。
1.7、時間窗：系統軟件模擬時間窗，相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開。
1.8、濾波頻帶：系統采用傳統的帶通濾波方式，3dB低頻端頻率fL：分10、20、40KHZ檔，3dB高頻端頻率fH分80、200、300KHZ檔，fL和fH可靈活任意組成各種濾波通帶。
1.9、信號放大器：
1.9.1、增益調節：分增益粗調和增益細調，增益粗調分6檔，檔間增益差20dB（10倍），誤差±1 dB調節；增益細調分8級，范圍>20dB。
1.9.2、放大器正負極性響應不對稱性：<1dB。
1.10、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5%（以滿刻度計）。
1.11、試驗電源測量（選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3%（以滿刻度計）。
1.12、結構
1.12.1、主機：8U加強型標準機箱 重量：約25KG。
1.12.2、數字處理設備：標準配置為一體化工控機。
2、檢測靈敏度及輸入單元允許電流值
|
輸入單元序號
|
調諧電容范圍
|
靈敏度（PC）
（不平衡電路）
|
允許電流有效值
|
|
|
不平衡電路
|
平衡電路
|
|||
|
1
|
0～25～100PF
|
0.02
|
30mA
|
0.25A
|
|
2
|
25～100～400PF
|
0.04
|
50mA
|
0.5A
|
|
3
|
100～400～1500PF
|
0.06
|
120mA
|
1A
|
|
4
|
400～1500～6000PF
|
0.1
|
0.25A
|
2A
|
|
5
|
1500～6000～25000PF
|
0.2
|
0.5A
|
4A
|
|
6
|
0.006～0.025～0.1μF
|
0.3
|
1A
|
8A
|
|
7
|
0.025～0.1～0.4μF
|
0.5
|
2A
|
15A
|
|
8
|
0.1～0.4～1.5μF
|
1
|
4A
|
30A
|
|
9
|
0.4～1.5～6.0μF
|
1.5
|
8A
|
60A
|
|
10
|
1.5～6.0～25μF
|
2.5
|
15A
|
120A
|
|
11
|
6.0～25～60μF
|
5
|
25A
|
200A
|
|
12
|
25～60～250μF
|
10
|
50A
|
300A
|
|
7R
|
電阻
|
0.5
|
2A
|
15A
|
信息整理：數字式局部放電測試系統廠家揚州拓普電氣科技有限公司
