調相機的原理以及在特高壓電網中作用
1、調相機的原理
在電網中，由電源供給負載的電功率分為有功功率和無功功率。有功功率的作用是將電能轉化成其它形式的能量。無功功率的作用是在電氣設備中建立和維持磁場，維持電壓平衡。
調相機就是一種無功功率補償裝置，它是向電力系統提供或者吸收無功功率的同步電機。
調相機即同步調相機，是一種特殊運行狀態下的同步電機，當應用于電力系統時，能根據系統的需要，自動地在電網電壓下降時增加無功輸出。
在電網電壓上升時，調相機吸收無功功率，以維持電壓，提高電力系統的穩定性，改善系統供電質量。
同步電機運行于電動機狀態，不帶機械負載也不帶原動機，只向電力系統提供或吸收無功功率的同步電機,又稱同步補償機。用于改善電網功率因數，維持電網電壓水平。
由國家電網公司推進、中國能建集團主要參與設計、施工的300兆乏調相機是目前世界上單機容量zui大、技術zui先進的換流站專用調相機。
簡單來說：調相機=無功補償裝置
2、調相機在特高壓電網中的作用
在我國電網建設序列中，特高壓電網建設正蓬勃發展，它輸電距離遠、輸送容量大、損耗低，可將寶貴的清潔能源高效運達。
但與此同時，在遠程直流輸電和交流輸電相融合的特高壓交直流電網格局中，存在直流輸電送端電網薄弱，受端電網無功不足的問題。
傳統的調相機用在高壓交流輸電線路上,用于線路無功補償。然而，調相機是一種高速旋轉設備，隨著電力電子技術的發展，逐漸被靜止無功補償裝置SVC和SVG所取代。
隨著長距離高壓直流輸電技術的發展，急需一種設備投用在“換流站” 。當換流失敗時，該設備可以短時間內提供大功率無功支撐。
沒錯！“該設備”就是我們所介紹的調相機本機了。

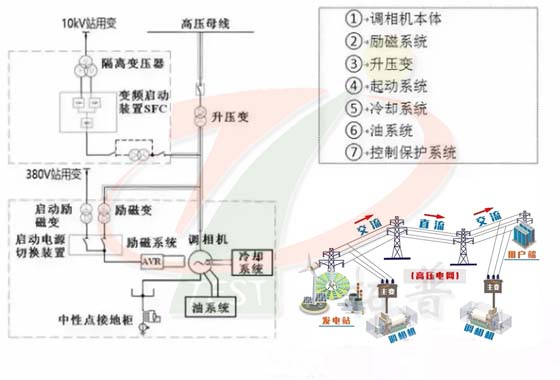

調相機與電網并列運行，位于交流變直流和直流變交流的交流側。
在電網系統故障時，而調相機恰好不受電網系統影響，具備強大的瞬時無功支撐和短時的過載能力，在動態無功補償方面具備獨特的優勢。
應用在特高壓換流站的新型調相機擁有以下特點:暫動態特性好、安全可靠性高、運行維護方便，一旦遇到交流與直流換相失敗情況，在電網故障的瞬間，可以進行快速響應。
在次暫態、暫態和穩態范圍內均可向電網提供無功補償，穩定電壓，在支撐電網安全運行中發揮著重要作用。
大型同步調相機的工程應用
shou批調相機組涉及8省10個換流站(扎魯特、錫盟、酒泉、雅中、湘潭、臨沂、泰州、南京、南昌、皖南)。經過工程可行性研究、樣機概念設計、工程初步設計、主設備招標、調相機工程建設、調相機駐廠監造、受端雙水內冷調相機制造廠內聯合調試、送端空冷調相機制造廠內聯合調試等，第一批調相機工程項目中，扎魯特?fù)Q流站調相機工程于2017年12月建成投運，湘潭站調相機工程于2018年1月建成投運，泰州、錫盟、臨沂、皖南等調相機工程計劃今年陸續投運。另外，政平、奉賢、金華、柴達木等第二批特高壓直流換流站的加裝調相機工程建設工作也正有序展開，從而實現在全國大電網中的廣泛應用，并成為在役常備的動態無功支撐設備。
信息整理：調相機轉子交流阻抗測試儀廠家揚州拓普電氣科技有限公司
在電網中，由電源供給負載的電功率分為有功功率和無功功率。有功功率的作用是將電能轉化成其它形式的能量。無功功率的作用是在電氣設備中建立和維持磁場，維持電壓平衡。
調相機就是一種無功功率補償裝置，它是向電力系統提供或者吸收無功功率的同步電機。
調相機即同步調相機，是一種特殊運行狀態下的同步電機，當應用于電力系統時，能根據系統的需要，自動地在電網電壓下降時增加無功輸出。
在電網電壓上升時，調相機吸收無功功率，以維持電壓，提高電力系統的穩定性，改善系統供電質量。
同步電機運行于電動機狀態，不帶機械負載也不帶原動機，只向電力系統提供或吸收無功功率的同步電機,又稱同步補償機。用于改善電網功率因數，維持電網電壓水平。
由國家電網公司推進、中國能建集團主要參與設計、施工的300兆乏調相機是目前世界上單機容量zui大、技術zui先進的換流站專用調相機。
簡單來說：調相機=無功補償裝置
2、調相機在特高壓電網中的作用
在我國電網建設序列中，特高壓電網建設正蓬勃發展，它輸電距離遠、輸送容量大、損耗低，可將寶貴的清潔能源高效運達。
但與此同時，在遠程直流輸電和交流輸電相融合的特高壓交直流電網格局中，存在直流輸電送端電網薄弱，受端電網無功不足的問題。
傳統的調相機用在高壓交流輸電線路上,用于線路無功補償。然而，調相機是一種高速旋轉設備，隨著電力電子技術的發展，逐漸被靜止無功補償裝置SVC和SVG所取代。
隨著長距離高壓直流輸電技術的發展，急需一種設備投用在“換流站” 。當換流失敗時，該設備可以短時間內提供大功率無功支撐。
沒錯！“該設備”就是我們所介紹的調相機本機了。
調相機與電網并列運行，位于交流變直流和直流變交流的交流側。
在電網系統故障時，而調相機恰好不受電網系統影響，具備強大的瞬時無功支撐和短時的過載能力，在動態無功補償方面具備獨特的優勢。
應用在特高壓換流站的新型調相機擁有以下特點:暫動態特性好、安全可靠性高、運行維護方便，一旦遇到交流與直流換相失敗情況，在電網故障的瞬間，可以進行快速響應。
在次暫態、暫態和穩態范圍內均可向電網提供無功補償，穩定電壓，在支撐電網安全運行中發揮著重要作用。
大型同步調相機的工程應用
shou批調相機組涉及8省10個換流站(扎魯特、錫盟、酒泉、雅中、湘潭、臨沂、泰州、南京、南昌、皖南)。經過工程可行性研究、樣機概念設計、工程初步設計、主設備招標、調相機工程建設、調相機駐廠監造、受端雙水內冷調相機制造廠內聯合調試、送端空冷調相機制造廠內聯合調試等，第一批調相機工程項目中，扎魯特?fù)Q流站調相機工程于2017年12月建成投運，湘潭站調相機工程于2018年1月建成投運，泰州、錫盟、臨沂、皖南等調相機工程計劃今年陸續投運。另外，政平、奉賢、金華、柴達木等第二批特高壓直流換流站的加裝調相機工程建設工作也正有序展開，從而實現在全國大電網中的廣泛應用，并成為在役常備的動態無功支撐設備。
信息整理：調相機轉子交流阻抗測試儀廠家揚州拓普電氣科技有限公司
