地下管道防腐層探測檢漏儀技術指標如何選型
地下管道防腐層探測檢漏儀技術指標如何挑選！
簡要說明與如何選型
地下管道外防腐層探測檢漏儀（地下管道音頻信號檢漏儀），是油田、化工、輸油、輸氣、水電、物業管理等部門,為保證地下金屬管道的施工質量檢查和管道日常檢修的一種必備檢測儀器。它能在不挖開復土的情況下方便而準確地查出地下金屬管道的走向，深度和絕緣防腐層腐蝕點及有關漏點的**位置。采用數字智能控制技術使儀器操作簡便，能夠?qū)崿F(xiàn)防腐層漏點自動檢漏和漏點記數，管地電位、管地電阻、發射機輸出功率、輸出電流、輸出電壓的自動測量是電子新科技領域內，具有高穩定性、高抗干擾能力的新穎檢測儀
性能特點

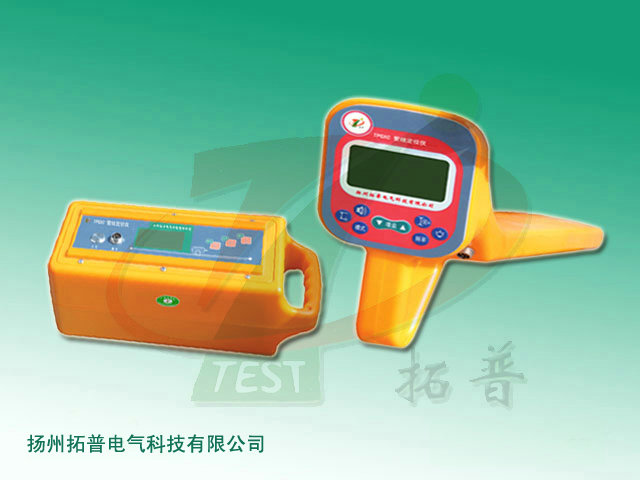

本儀器由發射機、探測儀、檢漏儀等三部分組成。
1.發射機
給被檢測的地下金屬管道提供穩定的探測信號，可直接測量被檢管道的管地電位、管地電阻、發射機輸出功率、輸出電流、輸出電壓等。給被檢管道施加檢測信號時實現自動調節，也可以根據現場檢測需要實現手動調節,用戶根據現場需要自由選擇信號輸出方式，自帶交流供電電源、電腦智能充電路。
2.探測儀
具有管道走向、深度測量功能，適時讀取管道信號強度觀察管道信號傳輸變化狀況,管道垂直法與水平天線法測量自動轉換，內置充電電源、數字式增益控制、增益強弱數字顯示，信號強度數字顯示、條碼顯示指示信號高低、聲音警示等功能
3.檢漏儀
適時觀察管道防腐層腐蝕點及有關漏點信號變化狀況，并進行破損點的**定位，內置充電電源，可進行檢測信號強度設置，對被檢管段進行防腐層破損自動檢測，檢漏儀自動記錄漏點個數，數字式增益控制、增益強弱數字顯示，信號強度數字顯示、條碼顯示指示信號高低、聲音警示等功能
技術指標
本儀器由發射機、探測儀、檢漏儀等三部分組成。
1、發射機技術指標：
1.1 發射功率:0—30W可調（可根據用戶需要提高發射功率）
1.2 發射頻率:512Hz±10Hz
1.3 信號輸出方式連續方式、間隙方式
1.4 間隙方式下，節拍頻率為1-2Hz
1.5 輸出阻抗匹配:0-100Ω
1.6 發射距離:50m—5km；示現場環境而定(可逐級向5Km以外移動)
1.7 輸出信號電流:0—4A可調
1.8 工作電源:DC 12V ±5% AC 220V ±30%
1.9 重量:2.8Kg
1.10外形尺寸:300×100×200
2、探測儀技術指標:
2.1 靈敏度:0.1mv
2.2 工作電源:DC9.6V±5%
2.3 靜態工作電流:≤30mA
2.4 走向位置偏差:<10cm
2.5 探測深度:<5m（可根據用戶需要提供測量埋深>5m的管道）
2.6 重量:1kg
2.7 外形尺寸:160X80X120
3、檢漏儀技術指標
檢漏儀具有數字檢漏和模擬檢漏兩種工作模式
3.1 靈敏度:0.1mv
3.2 檢漏深度:<5m
3.3 檢漏位置偏差:<10cm
3.4 工作電壓:DC9.6V±5%
3.5 靜態工作電流: ≤30mA
3.6 準確率:>98%
3.7 重量:0.9kg
3.8 外形尺寸:160×80×120
信息整理：揚州拓普電氣科技有限公司
