變頻諧振耐壓試驗成套裝置相關知識——串聯諧振
變頻諧振耐壓試驗成套裝置相關知識——串聯諧振！
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL, 電路中的電壓U與電流的相位相同，電路呈現純電阻性，這種現象叫著串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R，電路中總阻抗zui小，電流將達到zui大值。
在電路發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。
在電容或電感的電壓有效值為： UL=UC= XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比，即UC/U或UL/U。
品質因數是衡量諧振電路特性的一個重要參數，如電路中電抗越大，電阻越小，則品質因數越高，因此電容或電感上的電壓值將比外加電壓大的多，一般電感電容諧振電路的品質因數可達幾十甚至幾百，所以串聯諧振又叫電壓諧振。
從R-L-C串聯電路中看出，線路運行端當電壓U和電流I0同相位時就會產生串聯諧振現象。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，將對電力設備的安全造成很大危害，防患于未然是十分重要的。
串聯諧振是一種電路性質，同時也是變頻串聯諧振耐壓試驗裝置的設計基礎。

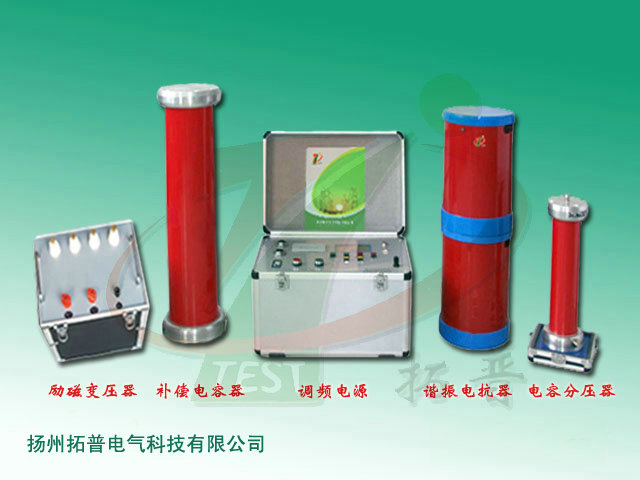

變頻串聯諧振耐壓試驗裝置分為調頻式和調感式。成套試驗裝置一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。電容性被試品C與電抗器L構成串聯諧振連接方式；電容分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。
串聯諧振的應用。成套試驗裝置廣泛用于電力、冶金、石化等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。主要用于以下方面：1）6kV-500kV高壓交聯電纜的交流耐壓試驗；2）發電機的交流耐壓試驗；3）GIS和SF6開關的交流耐壓試驗；4）6kV-500kV變壓器的工頻耐壓試驗；5）其它電力高壓設備，如母線、套管、互感器等交流耐壓試驗。
信息整理：變頻諧振耐壓試驗成套裝置專業生產廠家揚州拓普電氣科技有限公司
在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL, 電路中的電壓U與電流的相位相同，電路呈現純電阻性，這種現象叫著串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R，電路中總阻抗zui小，電流將達到zui大值。
在電路發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。
在電容或電感的電壓有效值為： UL=UC= XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比，即UC/U或UL/U。
品質因數是衡量諧振電路特性的一個重要參數，如電路中電抗越大，電阻越小，則品質因數越高，因此電容或電感上的電壓值將比外加電壓大的多，一般電感電容諧振電路的品質因數可達幾十甚至幾百，所以串聯諧振又叫電壓諧振。
從R-L-C串聯電路中看出，線路運行端當電壓U和電流I0同相位時就會產生串聯諧振現象。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，將對電力設備的安全造成很大危害，防患于未然是十分重要的。
串聯諧振是一種電路性質，同時也是變頻串聯諧振耐壓試驗裝置的設計基礎。
變頻串聯諧振耐壓試驗裝置分為調頻式和調感式。成套試驗裝置一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。電容性被試品C與電抗器L構成串聯諧振連接方式；電容分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。
串聯諧振的應用。成套試驗裝置廣泛用于電力、冶金、石化等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。主要用于以下方面：1）6kV-500kV高壓交聯電纜的交流耐壓試驗；2）發電機的交流耐壓試驗；3）GIS和SF6開關的交流耐壓試驗；4）6kV-500kV變壓器的工頻耐壓試驗；5）其它電力高壓設備，如母線、套管、互感器等交流耐壓試驗。
信息整理：變頻諧振耐壓試驗成套裝置專業生產廠家揚州拓普電氣科技有限公司
