互感器伏安特性變比極性綜合測試裝置產品特征
1、僅需設定測試電壓、電流和步長,裝置將自動升壓并能自動將伏安特性測試曲線描繪出, 省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便。
2、功能全面,可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差。
3、可外接升壓器擴展輸出電壓范圍。
4、伏安特性試驗單機輸出電壓0 ~ 2500V、電流0 ~ 20A ;采用外接升壓器輸出電壓0 ~00V、電流0~ 1.5A.可做500KV等級1A的互感器伏安特性試驗。
5、220V單電源輸入,避兔了使用380V時的危險。
6、大屏幕液晶顯示,測試時直接顯示伏安曲線圖,直觀方便。自帶微型打印機,可方便打則試數據。
7、采用數字鍵盤,方便數字輸入。
8、帶有大容量存儲器,可存儲100組測試數據,掉電不丟失。
9、RS232通信接口,可連接電腦進行試驗,測試數據也可上傳至電腦編輯保存。
互感器伏安特性變比極性綜合測試裝置應用指南
TPHGC系列互感器伏安特性測試儀是一款全自動化的CT/PT特性測試儀器 ,是繼電保護和高壓絕緣專業的專[ ]檢測儀器。儀器可以完成的試驗包括: CT伏安特性試驗、CT變比極性試驗、 CT
極性試驗、CT-次通流試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗,自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。
互感器伏安特性測試儀采用進口核心器件,嚴格的制造工藝,保證產品性能穩定可靠;儀器面板采用人體工學設計,操作簡便,一人操作即可完成全部測試工作,軟件功能強大,自動計算并給出測試結果;自帶U盤轉存功能,結合上位機軟件,生成完備的測試報告,數據管理簡便高效,減輕測試人員工作負擔;儀器自帶微型打印機,可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。

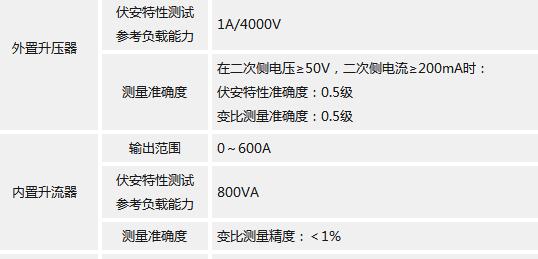

互感器伏安特性變比極性綜合測試裝置技術指標
CT :勵磁特性、變比、極性、比差以及角差等測試要求。
測試用途
PT：勵磁特性、變比、極性、次繞組電阻、比差等測試要求。
輸入電壓：185Vac ~ 250Vac；允許輸入電壓:85Vac ~ 264Vac；頻率：50/60Hz
工作電源
允許頻率：45Hz ~ 65Hz
輸入功率：5000VA
接頭標準：交流插口60320   0~ 2500V ( 220V電源)
輸出范圍：0~ 20A；1A/2500V；2A/1500V
伏安特性測試：5A/600V
內置升壓器
參考負載能力：10A/220V；20A/30V
在二次側電壓≥50V，二次側電流≥200mA時：
測量準確度
伏安特性準確度：0.5級
變比測量準確度：0.5級
輸出范圍：0~ 4000V/1A

信息整理：揚州拓普電氣科技有限公司
