電纜故障測試儀設計原理以及系統控制面板介紹
電纜故障測試儀設計原理
本電纜故障測試儀采用時域反射（TDR）原理，對被測電纜發射一系列電脈沖，并接收電纜中因阻抗變化引起的反射脈沖，再根據電波在電纜中的傳播速度和兩次反射波的特征拐點代表的時間，可測出故障點到測試端的距離為：S=VT/2，式中：S代表故障點到測試端的距離，V代表電波在電纜中的傳播速度，T代表電波在電纜中來回傳播所需要的時間，這樣，在V已知和T已經測出的情況下，就可計算出故障點距測試端的距離S。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。

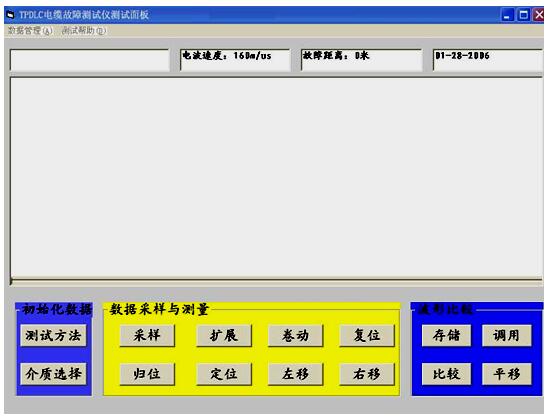

電纜故障測試系統控制面板介紹
測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。
1）菜單欄
菜單欄包括：“數據管理”和“測試幫助”兩個菜單項。
“數據管理”菜單：包括“打印”，“讀盤”，“存盤”，“結束”四個菜單項。
選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或者軟盤中，作為資料保存；選“讀盤”可調出以前測試時存在磁盤內的波形；選“結束”可退出該控制面板。
“測試幫助”：點擊該菜單，可顯示測試管理系統的使用說明書，可打印輸出。
2）狀態欄
狀態欄里顯示四個方面的信息，Z左邊是測試方式；第二個是選擇的電纜介質所對應電波速度（若是測速度，則不顯示介質信息）第三個是故障距離（或電纜長度），右邊顯示測試日期。
3）圖形顯示區
圖形顯示區用來顯示采樣所得的波形，對波形進行分析處理和顯示處理結果。
4）功能鍵區
功能鍵區由14個按鍵組成，可分為三類。
初始化數據：包括測試方法和介質選擇兩個鍵。
測試方法：有兩種選擇，“測故障”和“測速度”。
基本的測試方法有三種， “低壓脈沖”，“沖閃”，“直閃”。
“低壓脈沖”包括有“2μs”和“0.2μs”兩種脈寬可選擇；“沖閃”包括“電感電壓取樣”，“電阻電壓取樣”，“電流取樣”三個菜單項；“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。
介質選擇：
程序初始化時設置為：“油浸紙型”，如果是其他介質的電纜，可根據電纜的介質選擇。共有五選項：“油浸紙型”，“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項 。
選擇其中一個菜單項就等于選擇一種速度，即電波在該電纜中的傳播速度。
小貼士
電纜穿入電纜管時有哪些規定?
答：敷設電纜時，若需將電纜穿人電纜管時應符合下列規定：①皚裝電纜與鉛包電纜不得穿人同一管內;②一極電纜管只允許穿人一根電力電纜;③電力電纜與控制電纜不得穿人同一管內;④裸鉛包電纜穿管時，應將電纜穿人段用麻或其它柔軟材料保護，穿送外不得用力過猛。
信息整理：揚州拓普電氣科技有限公司
