圖解接地電阻怎樣測量以及接地?fù)u表使用方法介紹
電力系統中電氣設備接地的目的是為了保證人身和電氣設備的安全以及設備的正常工作。接地電阻的測量通過接地電阻表（又稱為接地電阻測試儀）來測量，主要用于測量電氣設備接地裝置以及避雷裝置的接地電阻。由于其外形與搖表（兆歐表）相似，故俗稱接地?fù)u表。
1、常用接地電阻的較低合格值
電力系統中工作接地不得大于4Ω；保護接地不得大于4Ω；重復接地不得大于10Ω；防雷保護時，獨立避雷針不得大于10Ω；變配電所閥型避雷器不得大于5Ω。
2、接地電阻表的結構：接地電阻表必須使用交流電源接地電阻表是一種專門用于測量接地電阻的便攜式儀表，它也可以用來測量小電阻及土壤電阻率。接地電阻表主要由手搖交流發電機、電流互感器、電位器以及檢流計組成。

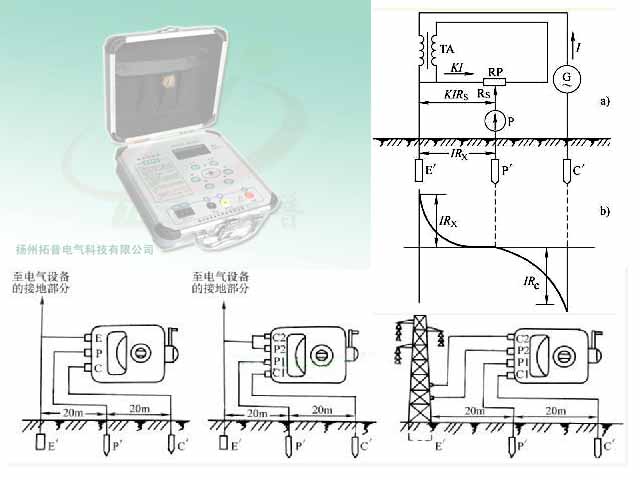

工作原理：手搖交流發電機手柄，發電機輸出電流 I 經電流互感器TA 的一次側→接地體E，→大地→電流探針C’→發電機，構成閉合回路。當電流I流入大地后，經接地體E’向四周散開。
離接地體越遠，電流通過的截面越大，電流密度越小。一般認為，到20m處時，電流密度為零，電位也等于零即到達電工技術中的零電位。
電流I在流過接地電阻Rx時產生的壓降IRx，在流經Rc時同樣產生壓降IRc。
被測接地電阻Rx 的值，可由電流互感器的變流比K以及電位器的電阻RS來確定，而與RC無關。
3、接地電阻表的使用
2）接地電阻表接線。
3）將儀表放平，檢查檢流計指針是否指在中心線上。
4）正確接線。
5）將倍率開關置于最大倍數上，緩慢搖動發電機手柄，同時轉動“測量標度盤”，使檢流計指針處于中心線位置上。diangon.com當檢流計接近平衡時，要加快搖動手柄，使發電機轉速升至額定轉速120r／min，同時調節“測量標度盤”，使檢流計指針穩定指在中心線位置。此時即可讀取RS的數值。
6）每次測量完畢后，將探針拔出后擦干凈，導線整理好以便下次使用。將儀表存放于干燥、避光、無震動的場合。儀表運輸及使用時應小心輕放，避免振動，以防軸尖寶石軸承受損而影響指示。
4、使用注意事項：
（1）測量前，首先將兩根探測針分別插入地中接地極E，電位探測針P和電流探測針C成一直線并相距20 米，P 插于E和C之間，然后用專用導線分別將E、P、C接到儀表的相應接線柱上。
（2）測量前的準備:使用前將設備與接地線斷開。將儀表放平，然后進行機械校零。
（3）接地?fù)u表的接線:首先在距離被測接地極E 40米處將電流探針C插入土壤深度約40cm，再將電位探針P插在被測接地極E和電流探針C中間，三者成一直線且彼此相距20米。最后用導線將E與儀表E端鈕相接，電位探針P與儀表的P端相接，電流探針C與儀表C端相連接。
