光數字繼電保護測試儀TPJBC800系列技術特點適用范圍
產品用途
TPJBC800系列智能測試儀可以模擬合并器（MU）按照IEC61850-9-1、IEC61850-9-2或IEC60044-7/8（即FT3）幀格式傳送采樣值，也可模擬電流互感器、電壓互感器變換后的弱信號模擬量輸出，通過訂閱、發布GOOSE報文或接收、輸出開關量硬接點信息，對數字保護、電表等智能電子設備進行閉環測試。測試儀將電壓、電流量按照IEC61850協議打包并實時傳送到被測設備，而被測對象的動作信號通過測試儀的開關量輸入接點或GOOSE報文傳輸?shù)綔y試儀，測試儀按照一定試驗方式實時改變輸出量的幅值和相位，實現數字化保護、儀器儀表、智能操作箱的閉環測試。
適用范圍
由上位機PowerTest（TPJBC800）軟件控制測試儀輸出，軟件可在WindowsXP、Vista和Win7上運行。測試儀采用10/100M以太網接口與上位PC機連接。
測試儀可測試如下幾種保護：
方式1：輸入的電壓、電流為數字量（滿足IEC61850-9-1、IEC61850-9-2、FT3格式），開入、開出采用硬接點連接；
方式2：輸入的電壓、電流為數字量（滿足IEC61850-9-1、IEC61850-9-2、FT3格式），跳、合閘等狀態量采用GOOSE傳遞；
方式3：輸入的電壓、電流為弱信號模擬量，開入、開出采用硬接點連接；
方式4：輸入的電壓、電流為弱信號模擬量，開入、開出采用GOOSE報文傳遞。
產品功能
TPJBC800系列繼電保護測試儀是應用于智能變電站現場測試、實驗室測試的專用數字化設備測試裝置；
可導入SCD文件，以圖形化方式顯示設備連線信息和虛端子連線信息，并自動配置SV、Goose信息；
可讀取保護定值、動作報告等信息，實現數字化裝置全自動閉環測試，自動形成可定制的動作報告；
可模擬SV異常報文、模擬Goose異常報文，實現高級復雜的數字報文測試功能；
具備全面的繼電保護測試模塊，實現全面繼電保護測試功能；
技術特點
1、6/8路光纖通訊接口，可收發IEC61850-9-1/2幀格式的采樣值、GOOSE，滿足國網、南網技術要求；
2、每組光纖通訊接口可同時發送6組采樣值、12組GOOSE，接收5組GOOSE，收發IEEE1588報文，滿足對組網方式的測試；
3、發送SMV（IEC-61850-9-2）時，采樣值離散度優于±80ns，滿足國網±10us要求；
4、第1路~6/8路光纖通訊接口可用于接收光功率測量；
5、6/8路獨立的IEC60044-7/8（FT3）規范的采樣值輸出口，滿足國網新技術要求；
6、6/8路模擬采集器輸出IEC60044-8串行報文，可用于測試MU裝置；

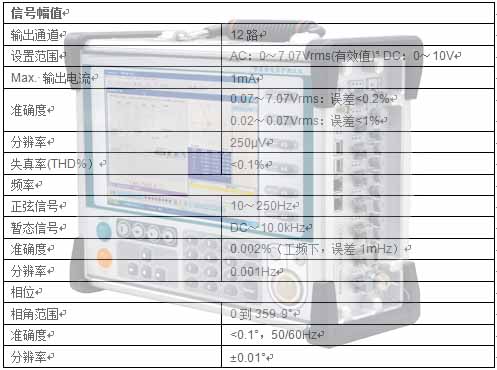

7、12路獨立可配置的弱信號模擬量輸出端子，可用于測試弱信號輸入的保護；
8、自動解析保護模型文件（SCD、ICD、CID、NPI），實現對采樣值、采樣通道信息、GOOSE信息的自動配置；
9、支持SCD文件圖形化功能，顯示虛端子連線信息；
10、采樣值、GOOSE配置信息可以進行保存、反復調用；
11、虛擬端子測試功能，可對GOOSE通信鏈路進行檢查；
12、GOOSE探測功能，實現GOOSE信息自動配置；,
13、采樣值探測功能，實現采樣值報文分析與異常報文統計；,14，
14、異常報文的模擬（抖動、丟幀、錯序、數據異常、品質異常、失步等）；
15、軟件可同保護裝置直接通訊，通過MMS讀取保護定值、采樣值、報告等信息；
16、具有GPS、IRIG-B、IEEE1588同步對時功能；
