多功能電能表現場校驗儀（TPDNC-B）主機面板以及按鍵說明
多功能電能表現場校驗儀（TPDNC-B）主機面板以及按鍵說明
1、主機面板

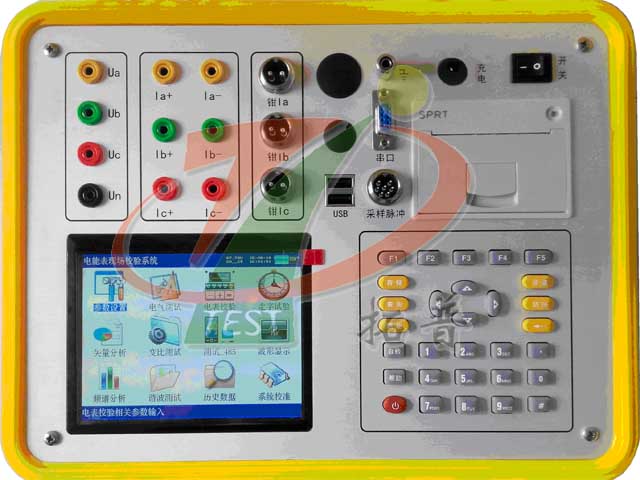

圖一、儀器主機面板圖
儀器面板的左下方是液晶顯示器，右側是按鍵區；左上方為接線端子部分，包括：電壓輸入端子Ua、Ub、Uc、Un；電流輸入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-（其中Ia+、Ib+、Ic+為電流流入端，Ia-、Ib-、Ic-為電流流出端）；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；USB端口，向右為接地端子、光電及脈沖信號接口和232串行口（用于上傳保存的數據至計算機）；最右端為充電器接口（用于連接充電電源）和儀器工作開關；下方為打印機。
備注：儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用最好在兩周內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上。
2、按鍵說明
鍵盤共有30個按鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、 、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（W—XYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
各按鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。
鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。
退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。
切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。
自檢鍵：保留功能，暫不用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。
注意事項
1、在對測量精度要求較高時，最好使用內部互感器進行測量。接電流互感器時一定要嚴格保證電流互感器二次側不開路。
2、鉗形互感器是高精密的測量互感器，一定要注意輕拿輕放，避免磕碰、摔壞，否則會影響測試精度。鉗形表切口面需保持干凈、光潔，不要污染其它雜物，以保證鉗形表閉合良好。
3、測試開始前請輸入正確的設置參數，否則可能會造成數據結果偏差或錯誤。
4、用鉗形表卡一次鋁排時，一定不要讓鉗形表切口鐵芯碰到鋁排，否則可能發生危險，損壞鉗形表及儀表。
信息整理：多功能電能表現場校驗儀生產廠家揚州拓普電氣科技有限公司
