微機保護裝置在調試過程中的注意事項
微機保護裝置在調試過程中的注意事項！
1、在人體觸及微機保護前，確認保護 裝置箱體已可靠接地。人體必須對與保護裝置箱體接地體相同的接地點放電，在整個調 試過程中人體都與接地體相連。
2、調試過程中，所有交流電源試驗儀 (如頻率信號發生器、示波器)的外殼都必須與保護裝置在同接地點接地。
3、試驗過程中絕不能插、拔插件，等 斷開電源后才可用專門的插拔器插、拔插件。
4、調試過程中必須更換芯片時，要用 專用起拔器，不要讓人體直接接觸芯片(防靜電損壞)。有元件損壞時，一般直接更換插件， 把插件返回廠方維修，盡可能不用電烙鐵。
5、試驗裝置的電源直接從屏的端子排接入，不要直接接入保護裝置。
6、由于保護運行中可能受到高能輻射 設備引起的干擾，所以調試時要用無線電對講機發出的無線信號對保護作干擾試驗，試 驗過程中不允許保護出現任何異常。
小貼士
一次、二次系統的接線檢查
1、開關控制回路的調試。送出直流屏控制電源、合閘電源，檢查一次開關側儲能電源或合閘電源保險是否合上，手動逐一合上裝置電源開關和控制回路開關，檢查控制回路、斷路器位置指示燈是否對應，分合閘是否正常；如不正常要立即關閉控制電源，查找原因。
2、開關狀態在后臺機上的反應。手動逐一分合一次側斷路器、隔離開關、接地刀等，查看后臺機上的顯示名稱、時間是否正確對應，斷路器、隔離開關、接地刀狀態顯示是否正確。若與實際相反，檢查斷路器、隔離開關、接地刀輔助觸電常開常閉．點是否接反，或檢查后臺機遙信量組態改正。
3、變壓器等設備信號的檢查。變壓器本體瓦斯、穩定、壓力等信號在后臺機上的顯示名稱、時間是否正確；重瓦斯、壓力信號應跳主變各側斷路器，輕瓦斯、溫度高信號應報警。變壓器測溫電阻有3根出線，一根接測溫電阻一端，另兩根共同接測溫電阻另一端，用以補償從主變到主控室電纜本身的電阻，提高測溫的精度。
4、二次交流部分的檢查。用升流器在一次側分別對A、B、C三相加單相電流，對二次電流回路進行完整性檢查，不應出現開路或者串到其他回路的現象，在保護裝置面板查看保護和測量回路電流的數值、相別，用鉗流表在電度表測量計度電流，較后在后臺查看電流顯示是否正確。用升壓器在TV二次側分別對A、B、C三相加單相電壓，檢查對應母線上所有保護、測量、計量電壓回路應有電壓，其他母線上應無電壓，保護裝置面板、后臺機電壓顯示值對應正確，用萬用表測量計量柜電壓也應該正確。加三相電壓，用相序表測量保護、測量、計量電壓相序與所加電壓相序?qū)?yīng)，如保護裝置有TV切換功能，模擬運行實際條件，滿足PT柜工作、試驗位置逐一進行切換。

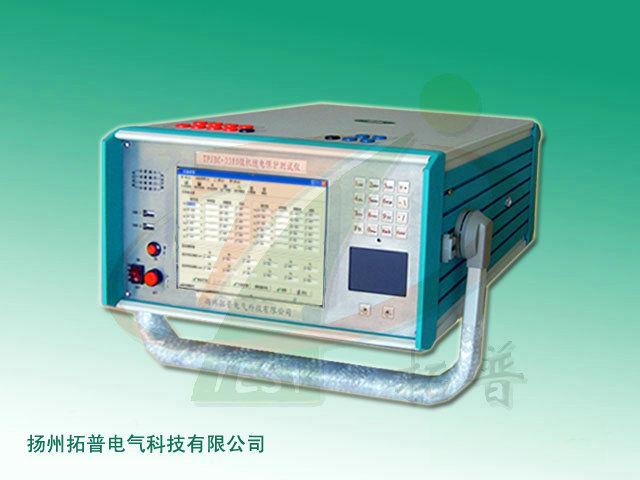

信息整理：微機保護裝置測試儀廠家揚州拓普電氣科技有限公司
