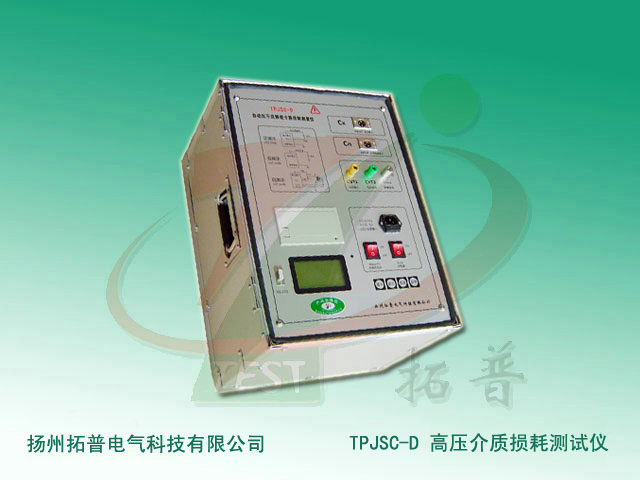

高壓介質損耗測試儀TPJSC-E型主要功能技術參數及設備配置
揚州拓普電氣科技有限公司專業打造的高壓介質損耗測試儀TPJSC-E型主要功能技術參數及設備配置！
1設備的主要功能
1.1抗干擾
采用1Hz變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據非常穩定。特別適合做現場抗干擾試驗。
1.2逐位設定試驗電壓
可以以V為單位任意設定試驗電壓。采用了新型PID算法，電壓控制快速、準確、穩定。
1.3高精度
采用數字濾波、電橋自校準和頻率跟蹤等技術，配合高精度三端標準電容器，實現了高精度介損測量。反接線采用高速數字波形傳輸技術，實現了與正接線相同的準確度和穩定性。
儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響。
可外接油杯做精密絕緣油介損試驗，或外接固體電極做精密絕緣材料介損試驗。
1.4多功能
1）具有正/反接線，內/外標準電容，內/外高壓等多種工作模式。一體化結構，做各種常規介損試驗時，不需外接輔助設備。
2）具有絕緣電阻、吸收比和極化指數測量功能，測完能快速自放電。
3）具有外接標準電容器接口，支持30Hz~300Hz的外接試驗電源。外接大容量工頻電源或串聯諧振電源，可實現大容量高電壓介損試驗。
4）具有CVT自激法測量功能，C1/C2可一次接線同時測出。自動補償引線影響，自動補償母線接地和標準電容器的分壓影響。
5）具有變比測量功能，可測量CVT/電磁式PT的變比、極性和相位誤差。
6）具有反接線低壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線測量。
7）支持串聯和并聯兩種介損模型，用于模擬西林電橋或電流比較儀電橋?？梢杂脴?biāo)準損耗器或校驗臺對儀器進行檢定。
8）帶有時間設定功能，能兼做耐壓試驗。
9）動態顯示試驗電壓電流，可以兼做高壓表計。
10）具有接地不良和接線接觸不良提示功能，以方便判斷接線是否可靠。
11）帶RS232計算機接口。通過該接口，能實現測量、數據處理和報表輸出，也可實現儀器內部軟件升級。
12）配有無線藍牙通訊，實現計算機與儀器無線控制和數據傳送。
1.5電源適應性強
可使用50/60Hz電源供電。標準配置使用220V電源，可以選配110/220V雙電源模式。支持發電機供電。
1.6多級安全保護，確保人身和設備安全
1）高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式切斷輸出高壓。
2）低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
3）接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。
4）C V T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。
5）防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報jing。
6）防 “容升”： 測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
7）抗震性能：儀器采用抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
8）高壓電纜：為耐高壓絕緣導線，可拖地使用。
2 主要技術參數
2.1介損和電容量測量
1）準確度： Cx: ±（讀數×1%+1pF） tgδ:±（讀數×1%+0.00040）
2）抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
3）電容量范圍：內施高壓： 3pF~60000pF/10kV 60pF~1.2μF/0.5kV
4）外施高壓：3pF~1.5μF/10kV 60pF~30μF/0.5kV
5）分辨率： 0.001pF，4位有效數字
6）tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
7）試驗電流范圍：10μA~5A
8）內施高壓：設定電壓范圍： 100~10000V
9）輸出電流：200mA
10）升降壓方式：連續平滑調節
11）電壓精度：±（讀數×1%）
12）電壓分辨率：1V
13）試驗頻率：45~65Hz整數頻率 49/51Hz、59/61Hz自動雙變頻
14）頻率精度：±0.01Hz
15）外施高壓：正接線時試驗電流5A 反接線時試驗電流10000V / 5A
16）試驗頻率：30~300Hz
17）CVT自激法低壓輸出：輸出電壓3~50V，輸出電流3~30A
2.2CVT變比測量
1）變比范圍：10~99999
2）變比精度：±讀數×1%
3）相位范圍：0~359.999°
4）相位精度：±0.02°
2.3絕緣電阻測量
1）試驗電壓：直流100~10000V逐伏設置，高壓端為正極
2）電壓精度：±（設置值×2%+10V）（當待測電阻低于100MΩ時，輸出電壓會降低，會達到設置值的45%）
3）短路電流：不小于100mA（不是常用2mA,3mA,5mA型）
4）測量范圍：100kΩ~1000GΩ
5）測量精度：100kΩ~10GΩ時為5%（試驗電壓不低于250V） 10GΩ~100GΩ時為5%（試驗電壓不低于2500V） 100GΩ~1000GΩ時為10%（試驗電壓不低于10000V）
6）抗 干 擾：工頻5mA
7）測量方式：電阻/吸收比/極化指數
8）接線方式：正接線或反接線
9）快速放電：有
10）測量時間：電阻約30秒（30~99秒時間可調），吸收比60秒，極化指數10分鐘
2.4其它指標
1）輸入電源：180V~270VAC，50Hz/60Hz±1%，市電或發電機供電
2）計算機接口：標準RS232接口，無線藍牙通訊
3）打印機： 微型熱敏打印機
4）環境溫度：-10℃~50℃
5）相對濕度：<90%，不結露
信息整理：高壓介質損耗測試儀生產廠家揚州拓普電氣科技有限公司
3主要設備配置及參數
1設備的主要功能
1.1抗干擾
采用1Hz變頻抗干擾技術，在200%干擾下仍能準確測量，測試數據非常穩定。特別適合做現場抗干擾試驗。
1.2逐位設定試驗電壓
可以以V為單位任意設定試驗電壓。采用了新型PID算法，電壓控制快速、準確、穩定。
1.3高精度
采用數字濾波、電橋自校準和頻率跟蹤等技術，配合高精度三端標準電容器，實現了高精度介損測量。反接線采用高速數字波形傳輸技術，實現了與正接線相同的準確度和穩定性。
儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響。
可外接油杯做精密絕緣油介損試驗，或外接固體電極做精密絕緣材料介損試驗。
1.4多功能
1）具有正/反接線，內/外標準電容，內/外高壓等多種工作模式。一體化結構，做各種常規介損試驗時，不需外接輔助設備。
2）具有絕緣電阻、吸收比和極化指數測量功能，測完能快速自放電。
3）具有外接標準電容器接口，支持30Hz~300Hz的外接試驗電源。外接大容量工頻電源或串聯諧振電源，可實現大容量高電壓介損試驗。
4）具有CVT自激法測量功能，C1/C2可一次接線同時測出。自動補償引線影響，自動補償母線接地和標準電容器的分壓影響。
5）具有變比測量功能，可測量CVT/電磁式PT的變比、極性和相位誤差。
6）具有反接線低壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線測量。
7）支持串聯和并聯兩種介損模型，用于模擬西林電橋或電流比較儀電橋?？梢杂脴?biāo)準損耗器或校驗臺對儀器進行檢定。
8）帶有時間設定功能，能兼做耐壓試驗。
9）動態顯示試驗電壓電流，可以兼做高壓表計。
10）具有接地不良和接線接觸不良提示功能，以方便判斷接線是否可靠。
11）帶RS232計算機接口。通過該接口，能實現測量、數據處理和報表輸出，也可實現儀器內部軟件升級。
12）配有無線藍牙通訊，實現計算機與儀器無線控制和數據傳送。
1.5電源適應性強
可使用50/60Hz電源供電。標準配置使用220V電源，可以選配110/220V雙電源模式。支持發電機供電。
1.6多級安全保護，確保人身和設備安全
1）高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式切斷輸出高壓。
2）低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
3）接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。
4）C V T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。
5）防誤操作：兩級電源開關；電壓、電流實時監示；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報jing。
6）防 “容升”： 測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
7）抗震性能：儀器采用抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
8）高壓電纜：為耐高壓絕緣導線，可拖地使用。
2 主要技術參數
2.1介損和電容量測量
1）準確度： Cx: ±（讀數×1%+1pF） tgδ:±（讀數×1%+0.00040）
2）抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
3）電容量范圍：內施高壓： 3pF~60000pF/10kV 60pF~1.2μF/0.5kV
4）外施高壓：3pF~1.5μF/10kV 60pF~30μF/0.5kV
5）分辨率： 0.001pF，4位有效數字
6）tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
7）試驗電流范圍：10μA~5A
8）內施高壓：設定電壓范圍： 100~10000V
9）輸出電流：200mA
10）升降壓方式：連續平滑調節
11）電壓精度：±（讀數×1%）
12）電壓分辨率：1V
13）試驗頻率：45~65Hz整數頻率 49/51Hz、59/61Hz自動雙變頻
14）頻率精度：±0.01Hz
15）外施高壓：正接線時試驗電流5A 反接線時試驗電流10000V / 5A
16）試驗頻率：30~300Hz
17）CVT自激法低壓輸出：輸出電壓3~50V，輸出電流3~30A
2.2CVT變比測量
1）變比范圍：10~99999
2）變比精度：±讀數×1%
3）相位范圍：0~359.999°
4）相位精度：±0.02°
2.3絕緣電阻測量
1）試驗電壓：直流100~10000V逐伏設置，高壓端為正極
2）電壓精度：±（設置值×2%+10V）（當待測電阻低于100MΩ時，輸出電壓會降低，會達到設置值的45%）
3）短路電流：不小于100mA（不是常用2mA,3mA,5mA型）
4）測量范圍：100kΩ~1000GΩ
5）測量精度：100kΩ~10GΩ時為5%（試驗電壓不低于250V） 10GΩ~100GΩ時為5%（試驗電壓不低于2500V） 100GΩ~1000GΩ時為10%（試驗電壓不低于10000V）
6）抗 干 擾：工頻5mA
7）測量方式：電阻/吸收比/極化指數
8）接線方式：正接線或反接線
9）快速放電：有
10）測量時間：電阻約30秒（30~99秒時間可調），吸收比60秒，極化指數10分鐘
2.4其它指標
1）輸入電源：180V~270VAC，50Hz/60Hz±1%，市電或發電機供電
2）計算機接口：標準RS232接口，無線藍牙通訊
3）打印機： 微型熱敏打印機
4）環境溫度：-10℃~50℃
5）相對濕度：<90%，不結露
信息整理：高壓介質損耗測試儀生產廠家揚州拓普電氣科技有限公司
3主要設備配置及參數
|
序號
|
設備/材料名稱
|
單位
|
數量
|
|
|
1
|
1.1
|
介質損耗測試儀
|
臺
|
1
|
|
2
|
2.1
|
高壓測量信號線(紅)12米
|
條
|
1
|
|
2.2
|
測量信號線（黑）10米
|
條
|
2
|
|
|
2.3
|
CVT低壓輸出線
|
條
|
1
|
|
|
2.4
|
電源線
|
條
|
1
|
|
|
2.5
|
接地線
|
條
|
1
|
|
|
2.6
|
備用打印紙
|
卷
|
1
|
|
|
2.7
|
5A保險管
|
只
|
1
|
|
|
|
2.8
|
說明書
|
份
|
1
|
|
|
2.9
|
合格證
|
份
|
1
|
|
|
2.10
|
線箱
|
個
|
1
|
