回路電阻測試儀拓普TPHLC8751型性能特點技術規范說明
回路電阻測試儀拓普TPHLC8751型功能特點技術規范說明
操作說明
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、在測試過程中，禁止移動測試夾和供電線路。
性能特點
1、儀器輸出電流大，測試電流可選，測試時間可選，滿足用戶的不同需求；
2、儀器具有多種操作故障提示，功率源運行提示，完善的保護電路，可靠性強；
3、儀器裝有打印機，可隨時打印測試數據；
4、儀器具有實時時鐘，并可連同測試記錄一起保存、打印，方便用戶保存、查閱；
5、儀器內部可以持久存儲測試數據250條（可擴展），也可以使用優盤存儲數據，方便用戶導入電腦進行后續處理，并帶有RS232接口；
6、儀器具有適用溫度寬，精度高，防震，抗干擾，體積小，重量輕，攜帶方便等特點。
技術規范
1、測試電流：100A
2、測試時間：自動、20s、30s、40s、50s、60s
3、測試范圍：100A: 0～29.99mΩ
4、準 確 度：±(讀數×0.5%+2個字)
5、分 辨 率：0.01μΩ（max）
6、工作電壓：AC220V±10%
7、工作條件：溫度－10℃～50℃，濕度0～80%
回路電阻測試儀拓普TPHLC8751型儀器面板功能介紹

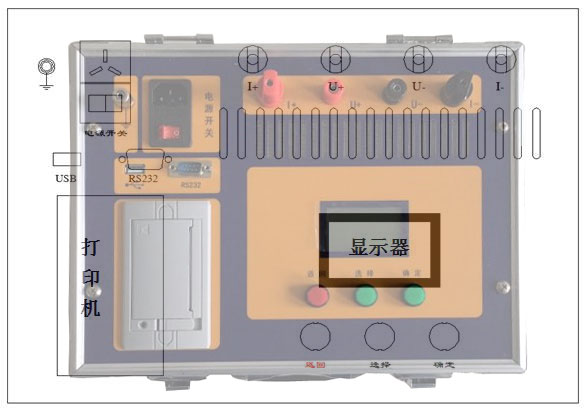

面板圖片
功能介紹
1、電源開關：整機電源輸入口，帶有交流插座，保險倉和開關。
2、接地柱，為整機外殼接地用，屬保護地。
3、V+、V-： 電壓輸入端子。接地柱，為整機外殼接地用，屬保護地。
4、I+、I-： 電流輸出端子。
5、顯示器： 128×96點陣液晶顯示器，人機交互界面。
6、打印機： 打印輸出回路電阻測試結果。
7、USB： 優盤接口
8、RS232： 廠家升級用
9、返回鍵： 返回上級菜單界面或取消當前操作。
10、選擇鍵： 在儀器操作過程中移動光標。
11、確定鍵： 修改參數或執行所選操作。
信息整理：揚州拓普電氣科技有限公司
操作說明
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、在測試過程中，禁止移動測試夾和供電線路。
性能特點
1、儀器輸出電流大，測試電流可選，測試時間可選，滿足用戶的不同需求；
2、儀器具有多種操作故障提示，功率源運行提示，完善的保護電路，可靠性強；
3、儀器裝有打印機，可隨時打印測試數據；
4、儀器具有實時時鐘，并可連同測試記錄一起保存、打印，方便用戶保存、查閱；
5、儀器內部可以持久存儲測試數據250條（可擴展），也可以使用優盤存儲數據，方便用戶導入電腦進行后續處理，并帶有RS232接口；
6、儀器具有適用溫度寬，精度高，防震，抗干擾，體積小，重量輕，攜帶方便等特點。
技術規范
1、測試電流：100A
2、測試時間：自動、20s、30s、40s、50s、60s
3、測試范圍：100A: 0～29.99mΩ
4、準 確 度：±(讀數×0.5%+2個字)
5、分 辨 率：0.01μΩ（max）
6、工作電壓：AC220V±10%
7、工作條件：溫度－10℃～50℃，濕度0～80%
回路電阻測試儀拓普TPHLC8751型儀器面板功能介紹
面板圖片
功能介紹
1、電源開關：整機電源輸入口，帶有交流插座，保險倉和開關。
2、接地柱，為整機外殼接地用，屬保護地。
3、V+、V-： 電壓輸入端子。接地柱，為整機外殼接地用，屬保護地。
4、I+、I-： 電流輸出端子。
5、顯示器： 128×96點陣液晶顯示器，人機交互界面。
6、打印機： 打印輸出回路電阻測試結果。
7、USB： 優盤接口
8、RS232： 廠家升級用
9、返回鍵： 返回上級菜單界面或取消當前操作。
10、選擇鍵： 在儀器操作過程中移動光標。
11、確定鍵： 修改參數或執行所選操作。
信息整理：揚州拓普電氣科技有限公司
