可調高電壓絕緣特性測試儀（TPKV20）安全操作規程
可調高電壓絕緣特性測試儀（TPKV20）安全操作規程
1 測試開始，應先接好測試線，后開啟儀表電源。
2 測試完畢，應先關閉儀表電源，后拆解測試線。
3 儀表工作時，人體不得觸碰或靠近測試線。
4 測試全過程中，須有專職人員現場監督安全操作。
4.1 測試線連接無誤后，打開面板上的電源開關，液晶屏出現開機歡迎界面，顯示當前的溫度，濕度，時間。
4.2 此時按OK鍵，出現功能選擇窗口?？筛鶕聊幌路降陌存I功能提示進行操作。在圖1或圖2的界面下按ESC鍵，會出現敬告用戶窗口，系統提示必須嚴格執行安全操作規程（見本說明書第四面加粗字體）。如圖3所示，持續約4秒后，回到圖2功能選擇窗口。在圖2界面選擇執行參數測量時，系統出現測試電壓選擇界面，如圖4。選擇測試電壓后確認，即出現圖5開始加壓測量的確認界面。為了防止出現誤操作，系統要求用戶必須按住不放持續5秒。若5秒內松開按鍵，系統回到圖4電壓選擇界面。若5秒內沒松開按鍵，顯示如圖6的加壓提示窗口。提醒：此時一定要注意安全。高壓升成后，出現如圖7所示界面。該界面顯示出測試的時間，絕緣電阻，測試電壓。蜂鳴器每隔15秒會鳴叫提示。系統自動計時。時間到15秒時，自動顯示R15，如圖8所示；時間到60秒時，依次自動顯示R60，R60/R15；時間到600秒時，依次自動顯示R600，R600/R60，且蜂鳴器均會連續鳴叫以提示。 在圖7界面下按OK鍵，將如圖9數字顯示此刻的絕緣電阻值；按UP鍵，將依次顯示R15，R60，R60/R15，如圖10；按下DOWN鍵，將依次顯示R60，R600，R600/R60。
4.3 測試完畢，按下ESC鍵，即停止高壓輸出，系統自動泄放高電壓，出現高壓泄放提示界面，如圖11。待電壓泄放完畢后，出現本次測量的結果界面，如圖12所示。可將其打印、存儲。此時按DOWN鍵，即對該測試結果保存，顯示圖13的提示界面。每一組數據按照測試時間都有一個順序號，當前存儲的一組數據的順序號為1，原順序號為1的一組數據的順序號變成2，原順序號為2的一組數據的順序號變成3，依次類推。本儀表系統多可以存儲60次（組）的測量數據。
4.4 在圖2所示的界面下，若選擇記錄查詢操作，將會顯示以前測量且存儲的各組數據，如圖14所示，可根據顯示屏下方的按鍵功能提示進行上翻頁、下翻頁、數據打印等操作。小竅門：此時若按住ESC鍵不放，將會出現如圖15刪除界面，在該界面下即可對某一組數據刪除或將全部數據清空。
4.5 在圖12或在圖14界面下可進行該次測量數據的打印操作。打印機面板上有按鍵和指示燈，燈亮表示打印機在線，反之表示離線。在線狀態下打印機才能打印。操作按鍵可使打印機選擇在線或離線狀態、進行自檢測或走紙等不同工作。
4.5.1打印機在斷電狀態下，先按住按鍵，再接通電源，打印機打印自檢測清樣，結束后轉入在線狀態。
4.5.2按下按鍵（持續時間0.5秒以內），松手后，可切換打印機處于在線狀態或離線狀態。
4.5.3在離線狀態下，按住按鍵（持續時間1秒以上）松手后，打印機將走紙。以同樣的方法操作按鍵，松手后，停止走紙。
4.6 在圖12或在圖14界面下按OK鍵，若打印機此時處于在線狀態，則出現圖16所示界面，開始打印。若打印機處于離線狀態，則出現如圖17的信息提示界面，三秒后返回。只有把打印機切換到在線狀態后，才可進行打印操作。
4.7 在圖2所示的界面下，若選擇時間設置操作，將出現時間設置界面，如圖18，此時可對系統時間進行修正。
4.8 儀表系統中所存儲的測量數據可傳輸給計算機。須在計算機上安裝數據接收程序，插入光盤，雙擊光盤根目錄下的setup.exe文件，后面每一步都可采用默認的安裝方式，直接點擊下一步或繼續即可安裝完畢。
4.9 數據接收程序安裝后，即可進行數據傳輸，首先用9針的串行通信線將儀表系統與計算機連接好，打開儀表電源開關，儀表出現開機歡迎界面，如圖1。然后點擊計算機桌面的開始菜單，移動鼠標至程序選項，在程序子菜單下選擇運行該數據接收程序，即彈出數據接收窗口。點擊窗口上方的啟動接收按鈕，儀表自動由歡迎界面切換到圖19的數據傳輸提示界面。儀表中的全部測量數據將會傳輸到窗口下部的數據緩沖區中如圖20。在數據傳輸過程中，。用戶可對接收到數據緩沖區中的數據進行復制、粘貼、刪除、修改等編輯操作。
4.10 在儀表系統工作的任何時刻，按下RST復位鍵，儀表系統都將會回到剛上電時的開機歡迎界面狀態。
4.11 儀表工作時，不要蓋住面板上的溫濕度傳感器，以免造成溫度、濕度測量不準。不要蓋住蜂鳴器，以免蜂鳴器發音不暢。
4.12 調節對比度旋鈕，可將液晶屏顯示效果調到較佳。
4.13 使用完畢，關閉儀表電源開關。關機后，系統時間仍繼續保持計時，所存儲的測量數據不會丟失。

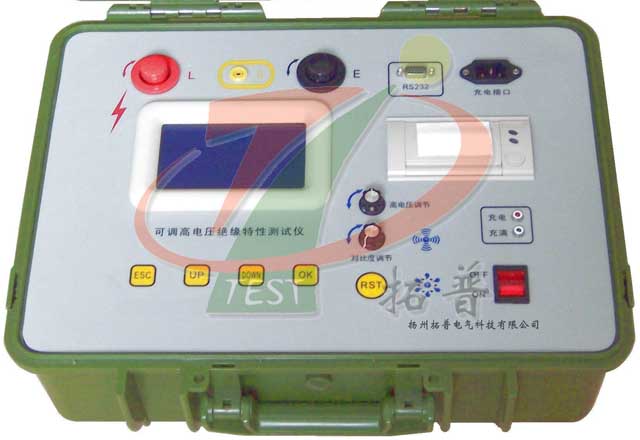

可調高電壓絕緣特性測試儀（TPKV20）性能特點
1采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，性能穩定，屬智能化儀表。
2抗干擾能力強，適合在強電磁干擾環境中測量。
3有0.5kV、1.0kV、2.0kV、2.5kV、5.0kV、10.0kV、15.0kV、20.0kV共8個電壓輸出檔。
4輸出高電壓同時也可連續調節。
5自動測量R15、R60、R600，自動計算吸收比、極化指數。
6帶載能力強，短路電流約5mA。
7測量范圍最大為0 ~5000GΩ，自動切換量程。
8模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果。
9隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
10測量完畢自動泄放高壓，高壓泄放時間不超過30秒。
11自動測量環境溫度、空氣濕度及每次測試的日期與時間。
12能保存60組測量結果，且數據20年可不丟失。
13自帶RS232串行接口，能與計算機數據通信。
14自帶打印機，可對測量結果進行打印，免去了抄表工作。
15具有全面完善的保護功能，工作可靠性高。
可調高電壓絕緣特性測試儀（TPKV20）技術指標
信息整理：揚州拓普電氣科技有限公司
1 測試開始，應先接好測試線，后開啟儀表電源。
2 測試完畢，應先關閉儀表電源，后拆解測試線。
3 儀表工作時，人體不得觸碰或靠近測試線。
4 測試全過程中，須有專職人員現場監督安全操作。
4.1 測試線連接無誤后，打開面板上的電源開關，液晶屏出現開機歡迎界面，顯示當前的溫度，濕度，時間。
4.2 此時按OK鍵，出現功能選擇窗口?？筛鶕聊幌路降陌存I功能提示進行操作。在圖1或圖2的界面下按ESC鍵，會出現敬告用戶窗口，系統提示必須嚴格執行安全操作規程（見本說明書第四面加粗字體）。如圖3所示，持續約4秒后，回到圖2功能選擇窗口。在圖2界面選擇執行參數測量時，系統出現測試電壓選擇界面，如圖4。選擇測試電壓后確認，即出現圖5開始加壓測量的確認界面。為了防止出現誤操作，系統要求用戶必須按住不放持續5秒。若5秒內松開按鍵，系統回到圖4電壓選擇界面。若5秒內沒松開按鍵，顯示如圖6的加壓提示窗口。提醒：此時一定要注意安全。高壓升成后，出現如圖7所示界面。該界面顯示出測試的時間，絕緣電阻，測試電壓。蜂鳴器每隔15秒會鳴叫提示。系統自動計時。時間到15秒時，自動顯示R15，如圖8所示；時間到60秒時，依次自動顯示R60，R60/R15；時間到600秒時，依次自動顯示R600，R600/R60，且蜂鳴器均會連續鳴叫以提示。 在圖7界面下按OK鍵，將如圖9數字顯示此刻的絕緣電阻值；按UP鍵，將依次顯示R15，R60，R60/R15，如圖10；按下DOWN鍵，將依次顯示R60，R600，R600/R60。
4.3 測試完畢，按下ESC鍵，即停止高壓輸出，系統自動泄放高電壓，出現高壓泄放提示界面，如圖11。待電壓泄放完畢后，出現本次測量的結果界面，如圖12所示。可將其打印、存儲。此時按DOWN鍵，即對該測試結果保存，顯示圖13的提示界面。每一組數據按照測試時間都有一個順序號，當前存儲的一組數據的順序號為1，原順序號為1的一組數據的順序號變成2，原順序號為2的一組數據的順序號變成3，依次類推。本儀表系統多可以存儲60次（組）的測量數據。
4.4 在圖2所示的界面下，若選擇記錄查詢操作，將會顯示以前測量且存儲的各組數據，如圖14所示，可根據顯示屏下方的按鍵功能提示進行上翻頁、下翻頁、數據打印等操作。小竅門：此時若按住ESC鍵不放，將會出現如圖15刪除界面，在該界面下即可對某一組數據刪除或將全部數據清空。
4.5 在圖12或在圖14界面下可進行該次測量數據的打印操作。打印機面板上有按鍵和指示燈，燈亮表示打印機在線，反之表示離線。在線狀態下打印機才能打印。操作按鍵可使打印機選擇在線或離線狀態、進行自檢測或走紙等不同工作。
4.5.1打印機在斷電狀態下，先按住按鍵，再接通電源，打印機打印自檢測清樣，結束后轉入在線狀態。
4.5.2按下按鍵（持續時間0.5秒以內），松手后，可切換打印機處于在線狀態或離線狀態。
4.5.3在離線狀態下，按住按鍵（持續時間1秒以上）松手后，打印機將走紙。以同樣的方法操作按鍵，松手后，停止走紙。
4.6 在圖12或在圖14界面下按OK鍵，若打印機此時處于在線狀態，則出現圖16所示界面，開始打印。若打印機處于離線狀態，則出現如圖17的信息提示界面，三秒后返回。只有把打印機切換到在線狀態后，才可進行打印操作。
4.7 在圖2所示的界面下，若選擇時間設置操作，將出現時間設置界面，如圖18，此時可對系統時間進行修正。
4.8 儀表系統中所存儲的測量數據可傳輸給計算機。須在計算機上安裝數據接收程序，插入光盤，雙擊光盤根目錄下的setup.exe文件，后面每一步都可采用默認的安裝方式，直接點擊下一步或繼續即可安裝完畢。
4.9 數據接收程序安裝后，即可進行數據傳輸，首先用9針的串行通信線將儀表系統與計算機連接好，打開儀表電源開關，儀表出現開機歡迎界面，如圖1。然后點擊計算機桌面的開始菜單，移動鼠標至程序選項，在程序子菜單下選擇運行該數據接收程序，即彈出數據接收窗口。點擊窗口上方的啟動接收按鈕，儀表自動由歡迎界面切換到圖19的數據傳輸提示界面。儀表中的全部測量數據將會傳輸到窗口下部的數據緩沖區中如圖20。在數據傳輸過程中，。用戶可對接收到數據緩沖區中的數據進行復制、粘貼、刪除、修改等編輯操作。
4.10 在儀表系統工作的任何時刻，按下RST復位鍵，儀表系統都將會回到剛上電時的開機歡迎界面狀態。
4.11 儀表工作時，不要蓋住面板上的溫濕度傳感器，以免造成溫度、濕度測量不準。不要蓋住蜂鳴器，以免蜂鳴器發音不暢。
4.12 調節對比度旋鈕，可將液晶屏顯示效果調到較佳。
4.13 使用完畢，關閉儀表電源開關。關機后，系統時間仍繼續保持計時，所存儲的測量數據不會丟失。
可調高電壓絕緣特性測試儀（TPKV20）性能特點
1采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，性能穩定，屬智能化儀表。
2抗干擾能力強，適合在強電磁干擾環境中測量。
3有0.5kV、1.0kV、2.0kV、2.5kV、5.0kV、10.0kV、15.0kV、20.0kV共8個電壓輸出檔。
4輸出高電壓同時也可連續調節。
5自動測量R15、R60、R600，自動計算吸收比、極化指數。
6帶載能力強，短路電流約5mA。
7測量范圍最大為0 ~5000GΩ，自動切換量程。
8模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果。
9隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
10測量完畢自動泄放高壓，高壓泄放時間不超過30秒。
11自動測量環境溫度、空氣濕度及每次測試的日期與時間。
12能保存60組測量結果，且數據20年可不丟失。
13自帶RS232串行接口，能與計算機數據通信。
14自帶打印機，可對測量結果進行打印，免去了抄表工作。
15具有全面完善的保護功能，工作可靠性高。
可調高電壓絕緣特性測試儀（TPKV20）技術指標
|
額定測試電壓
|
0.5kV ~ 20.0kV
|
|
測量上限值
|
100GΩ ~ 5TΩ
|
|
測量下限值
|
0.1MΩ
|
|
輸出電壓誤差
|
±5%
|
|
短路電流
|
約5mA
|
|
準確度等級
|
5.0級
|
|
下半量程范圍基本誤差
|
±( 5%·Rx + 1d )
|
|
上半量程范圍基本誤差
|
±( 10%·Rx + 2d )
|
|
高壓顯示誤差
|
±( 5%·Ux + 1d )
|
|
溫度測量誤差
|
±0.5℃
|
|
空氣濕度測量誤差
|
±2%RH
|
|
供電電源
|
14.8V 鋰電
|
|
電池一次充電使用時間
|
30天 每天10次DAR和5次PI測試
|
|
絕緣電阻
|
> 500 MΩ（測試線與機殼間）
|
|
耐壓
|
AC10.0kV 50Hz 1min（測試線與機殼間）
|
|
工作溫度與濕度
|
0℃ ~ + 40℃ < 85%RH
|
|
貯存溫度與濕度
|
- 20℃ ~ + 50℃ < 90%RH
|
