引用外施高壓法測量高壓電氣設備介質損耗的操作規范
引用外施高壓法測量高壓電氣設備介質損耗的操作規范！
當被試品要求試驗電壓大于10kV時或試品容量大于60000pF時，可以外接高壓進行測量，即不使用儀器內部高壓器，而外接一臺高壓裝置進行測量。
注意：外接高壓法進行測量時，“試驗電壓”開關置于“關”位置！調整好外接電壓，然后“起動”鍵開始測試。
通電后多接"外接"鍵，選好外接方式以及外接的標準電容容量，必須再將"試驗電壓"開關置于"關"位置！調整好外接電壓，然后"起動"鍵開始測試。本儀器為中文液晶顯示操作界面，有中文漢字提示各類測試信息，當測試完成后，按“打印”鍵,打印測試結果。
外接高壓法有多種接線形式,分述如下：
1.外施高壓法內標準電容正接法
1.1試品容量大于60000PF時，受機內變壓器功率的限制必須使用外接法。
1.2只有外接試驗電壓小于10KV的情況下才能用此方法。

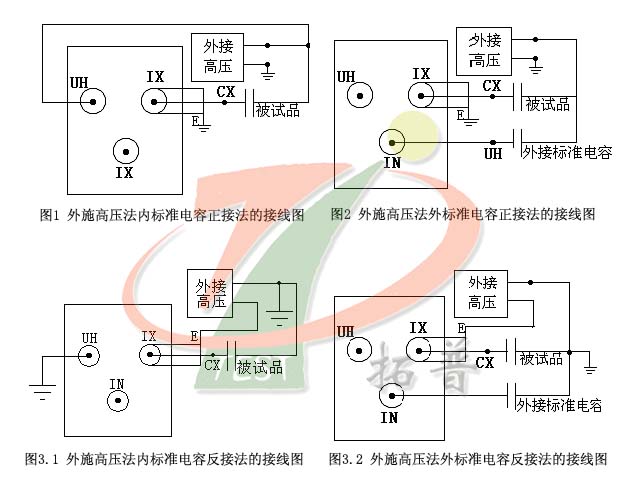

圖1是外施高壓法內標準電容正接法的接線圖
2.外施高壓法外標準電容正接法
2.1試驗電壓大于10KV的情況下可以用此方法。
2.2此時測試電纜必須懸空，并不得接觸其他物體。
圖2是外施高壓法外標準電容正接法的接線圖
3.外施高壓法內、外標準電容反接法
當被試品的測試一端已經接地，而且它的電容量大于60000PF，可以使用外施高壓反接法，外施高壓法內外標準電容反接法的接線如圖3(注:試驗電壓必須小于10KV)
圖3分布是外施高壓法內標準電容反接法和外施高壓法外標準電容反接法的接線圖
附： 外接標準電容的容量選擇及操作注意事項！
“外接方式”時，按一次“外接”鍵，則顯示的外接標準電容容量“XXXXpF”將改變，共八種容量供選擇（后一種為廠家調試用，用戶使用則無效）。50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF. 應選擇與外接標準電容相等的容量。
如果使用的外接電容量特殊，可請生產廠家將該電容容量輸入儀器中。如果選擇的外接電容與實際不相等，則測量結果會受影響。
做外接方式測量時，中途會顯示“請關閉外接高壓！”并停一下，等候人工將外加高壓關閉，關閉外高壓后（必須關閉外高壓），再按一次“起動”鍵才能完成測試。如果外高壓未關閉，則測試結果不真實。
信息整理：高壓介質損耗測試儀生產廠家揚州拓普電氣科技有限公司
當被試品要求試驗電壓大于10kV時或試品容量大于60000pF時，可以外接高壓進行測量，即不使用儀器內部高壓器，而外接一臺高壓裝置進行測量。
注意：外接高壓法進行測量時，“試驗電壓”開關置于“關”位置！調整好外接電壓，然后“起動”鍵開始測試。
通電后多接"外接"鍵，選好外接方式以及外接的標準電容容量，必須再將"試驗電壓"開關置于"關"位置！調整好外接電壓，然后"起動"鍵開始測試。本儀器為中文液晶顯示操作界面，有中文漢字提示各類測試信息，當測試完成后，按“打印”鍵,打印測試結果。
外接高壓法有多種接線形式,分述如下：
1.外施高壓法內標準電容正接法
1.1試品容量大于60000PF時，受機內變壓器功率的限制必須使用外接法。
1.2只有外接試驗電壓小于10KV的情況下才能用此方法。
圖1是外施高壓法內標準電容正接法的接線圖
2.外施高壓法外標準電容正接法
2.1試驗電壓大于10KV的情況下可以用此方法。
2.2此時測試電纜必須懸空，并不得接觸其他物體。
圖2是外施高壓法外標準電容正接法的接線圖
3.外施高壓法內、外標準電容反接法
當被試品的測試一端已經接地，而且它的電容量大于60000PF，可以使用外施高壓反接法，外施高壓法內外標準電容反接法的接線如圖3(注:試驗電壓必須小于10KV)
圖3分布是外施高壓法內標準電容反接法和外施高壓法外標準電容反接法的接線圖
附： 外接標準電容的容量選擇及操作注意事項！
“外接方式”時，按一次“外接”鍵，則顯示的外接標準電容容量“XXXXpF”將改變，共八種容量供選擇（后一種為廠家調試用，用戶使用則無效）。50pF,100pF,150pF,200pF,500pF,1000pf,XXXpF,XXXpF. 應選擇與外接標準電容相等的容量。
如果使用的外接電容量特殊，可請生產廠家將該電容容量輸入儀器中。如果選擇的外接電容與實際不相等，則測量結果會受影響。
做外接方式測量時，中途會顯示“請關閉外接高壓！”并停一下，等候人工將外加高壓關閉，關閉外高壓后（必須關閉外高壓），再按一次“起動”鍵才能完成測試。如果外高壓未關閉，則測試結果不真實。
信息整理：高壓介質損耗測試儀生產廠家揚州拓普電氣科技有限公司
