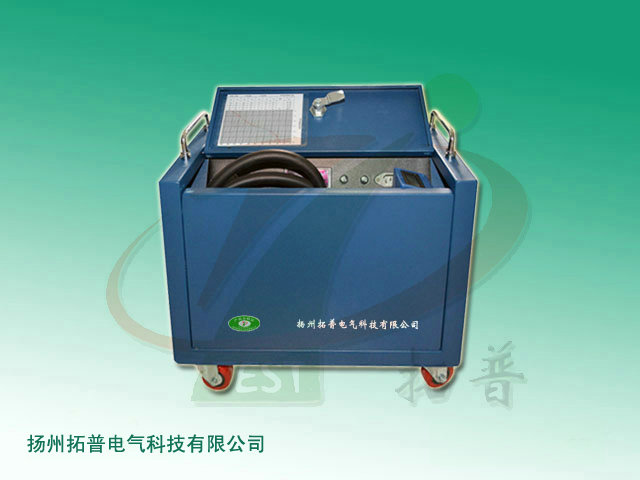

高精度SF6氣體定量檢漏儀（TPLJL）操作規范及其注意事項
高精度SF6氣體定量檢漏儀(TPLJL)操作規范！
1.連接手持探頭電源口(DC40V)與手持探頭真空接口，使連接可靠。
2.插上電源，打開“電源開關”， 此時可聽到電機的起動聲。
3.真空泵啟動10分鐘后（環境溫度低于7℃時應運轉15分種），如果在探頭上方的窗口內可看到微弱的暗紫色激發光(即“起輝”)，且液晶顯示屏下側基數值接近該儀器槍頭上所標數值時則可以開始測量。(開機后顯示屏中間大數值為實時檢測的SF6氣體濃度，不需要再查表，下方小數值為基數值，此基數值只作為儀器穩定性的參考)
4.如在10分鐘內不“起輝”，則可用手指堵住探頭（針閥）的進氣口，以提高真空系統的真空度。如堵住探頭后的10秒內仍不“起輝”，待10分鐘后在再堵住探頭后的10秒內，否則將損壞有關電子器件。
5.開機60秒儀器將自校準取零點,如60秒內沒能取到零點,則將手持探頭在空氣中，按“確認”鍵，取零點。
6.10分鐘后，在儀器達到一定的真空度，基數值基本穩定后，將探頭移至被檢處，如果有氣體泄露，此時液晶顯示屏上的讀數增大，顯示體積比濃度。
7.按“ ”鍵設置報信點，當測量的體積比濃度大于報信點，儀器將發出滴滴的報信聲。
高精度SF6氣體定量檢漏儀(TPLJL)操作注意事項！
1.保持整個儀器整潔，防止雜物進入探頭及真空泵內，整機應安放在通風干燥處，避免受潮。
2.儀器的探頭針閥在出廠前已調好，一般不要調節。由于使用不當或某種原因，使針閥位置變動，應重新調節針閥,直至進氣量大小適當。探頭內部三個可調電位器出廠時已調好輸出電壓以及信號輸出值,一般情況下不再作調校,如需調校則要參考儀器的技術參數調校,否則將燒壞儀器內部元器件。儀器每調校一次內部電位器，就必須重新標定一次儀器，否則測量數據將不準確。
3.由于長期使用，使針閥連接口“O”型橡膠墊圈老化造成接口處漏氣影響真空度，應即時調換。
4.本儀器不得倒置，不得劇烈振動，以防探頭及機內的可調元件離位，影響儀器的性能。
5.儀器開機如果出現花屏或者沒顯示,先按下鍵再按退出鍵即可刷新。
附：高精度SF6氣體定量檢漏儀校準方法
1. 配制不同濃度的六氟化硫氣體
1.1 配氣：采用針筒法；
1.2 標準氣：用合格的純六氟化硫氣體配成0.01、0.1、1、10、100、500六組濃度的樣氣。
1.3 操作：用1毫升針筒從鋼瓶里抽取純六氟化硫氣體1毫升，注入100毫升針筒里并用室外空氣稀釋100毫升，其濃度為10000ppm；再用20毫升針筒從100毫升針筒里抽取5毫升10000ppm的六氟化硫氣體注入另外一只100亳升針筒里，并用室外空氣稀釋到100亳升，其濃度為500ppm； 100ppm、10ppm、1ppm、0.1ppm、0.01ppm按上述方法依次類配,做好標識待測。
2. 檢漏儀的標定：
儀器在關閉狀態下按住“確認”鍵打開檢漏儀開關（進入“測量標定界面”），機器運行15分鐘后達到穩定；同時按“ ” “ ”鍵進入“標定界面”,此時頁面顯示標定點數,按“+”或“—”鍵修改需要標定的點個數,按“確認”鍵,然后標定第一個點,輸入0PPM,按“確認”鍵,輸入第一個點時的采集數1010,按“確認”鍵,再按“退出”鍵進入測量標定界面，完成第一個點（0PPM）的標定；開始用配好的SF6氣體依次進行測試,分別用20毫升針筒里抽取上述已配好的不同濃度的六氟化硫氣體10毫升左右，取下針頭，用膠管將針筒與探頭吸氣口連接，由探頭自行吸入被測氣體，此時在檢漏儀的液晶顯示屏左下角顯示的信號值將增大，等顯示數據基本穩定后將讀數記下(依次把7個樣氣全部記下)；此時頁面顯示標定點數,按“+”或“—”鍵修改需要標定的點個數,按“確認”鍵，然后標定第一點(0點),輸入0PPM,按“確認”鍵,輸入0點時的采集數1010,按“確認”鍵,再按“ ”鍵,修改點數到第二點(0.01PPM),按“確認”鍵輸入0.01PPM再按“確認”鍵輸入0.01PPM樣氣的采集數值,按“確認”鍵,再按“ ”鍵進入下一點,依次類推標完7個點(6個樣氣值和1個0點值).待所取樣氣全部標定完畢后重新開啟檢漏儀即進入使用狀態。
信息整理：高精度SF6氣體定量檢漏儀生產廠家揚州拓普電氣科技有限公司
1.連接手持探頭電源口(DC40V)與手持探頭真空接口，使連接可靠。
2.插上電源，打開“電源開關”， 此時可聽到電機的起動聲。
3.真空泵啟動10分鐘后（環境溫度低于7℃時應運轉15分種），如果在探頭上方的窗口內可看到微弱的暗紫色激發光(即“起輝”)，且液晶顯示屏下側基數值接近該儀器槍頭上所標數值時則可以開始測量。(開機后顯示屏中間大數值為實時檢測的SF6氣體濃度，不需要再查表，下方小數值為基數值，此基數值只作為儀器穩定性的參考)
4.如在10分鐘內不“起輝”，則可用手指堵住探頭（針閥）的進氣口，以提高真空系統的真空度。如堵住探頭后的10秒內仍不“起輝”，待10分鐘后在再堵住探頭后的10秒內，否則將損壞有關電子器件。
5.開機60秒儀器將自校準取零點,如60秒內沒能取到零點,則將手持探頭在空氣中，按“確認”鍵，取零點。
6.10分鐘后，在儀器達到一定的真空度，基數值基本穩定后，將探頭移至被檢處，如果有氣體泄露，此時液晶顯示屏上的讀數增大，顯示體積比濃度。
7.按“ ”鍵設置報信點，當測量的體積比濃度大于報信點，儀器將發出滴滴的報信聲。
高精度SF6氣體定量檢漏儀(TPLJL)操作注意事項！
1.保持整個儀器整潔，防止雜物進入探頭及真空泵內，整機應安放在通風干燥處，避免受潮。
2.儀器的探頭針閥在出廠前已調好，一般不要調節。由于使用不當或某種原因，使針閥位置變動，應重新調節針閥,直至進氣量大小適當。探頭內部三個可調電位器出廠時已調好輸出電壓以及信號輸出值,一般情況下不再作調校,如需調校則要參考儀器的技術參數調校,否則將燒壞儀器內部元器件。儀器每調校一次內部電位器，就必須重新標定一次儀器，否則測量數據將不準確。
3.由于長期使用，使針閥連接口“O”型橡膠墊圈老化造成接口處漏氣影響真空度，應即時調換。
4.本儀器不得倒置，不得劇烈振動，以防探頭及機內的可調元件離位，影響儀器的性能。
5.儀器開機如果出現花屏或者沒顯示,先按下鍵再按退出鍵即可刷新。
附：高精度SF6氣體定量檢漏儀校準方法
1. 配制不同濃度的六氟化硫氣體
1.1 配氣：采用針筒法；
1.2 標準氣：用合格的純六氟化硫氣體配成0.01、0.1、1、10、100、500六組濃度的樣氣。
1.3 操作：用1毫升針筒從鋼瓶里抽取純六氟化硫氣體1毫升，注入100毫升針筒里并用室外空氣稀釋100毫升，其濃度為10000ppm；再用20毫升針筒從100毫升針筒里抽取5毫升10000ppm的六氟化硫氣體注入另外一只100亳升針筒里，并用室外空氣稀釋到100亳升，其濃度為500ppm； 100ppm、10ppm、1ppm、0.1ppm、0.01ppm按上述方法依次類配,做好標識待測。
2. 檢漏儀的標定：
儀器在關閉狀態下按住“確認”鍵打開檢漏儀開關（進入“測量標定界面”），機器運行15分鐘后達到穩定；同時按“ ” “ ”鍵進入“標定界面”,此時頁面顯示標定點數,按“+”或“—”鍵修改需要標定的點個數,按“確認”鍵,然后標定第一個點,輸入0PPM,按“確認”鍵,輸入第一個點時的采集數1010,按“確認”鍵,再按“退出”鍵進入測量標定界面，完成第一個點（0PPM）的標定；開始用配好的SF6氣體依次進行測試,分別用20毫升針筒里抽取上述已配好的不同濃度的六氟化硫氣體10毫升左右，取下針頭，用膠管將針筒與探頭吸氣口連接，由探頭自行吸入被測氣體，此時在檢漏儀的液晶顯示屏左下角顯示的信號值將增大，等顯示數據基本穩定后將讀數記下(依次把7個樣氣全部記下)；此時頁面顯示標定點數,按“+”或“—”鍵修改需要標定的點個數,按“確認”鍵，然后標定第一點(0點),輸入0PPM,按“確認”鍵,輸入0點時的采集數1010,按“確認”鍵,再按“ ”鍵,修改點數到第二點(0.01PPM),按“確認”鍵輸入0.01PPM再按“確認”鍵輸入0.01PPM樣氣的采集數值,按“確認”鍵,再按“ ”鍵進入下一點,依次類推標完7個點(6個樣氣值和1個0點值).待所取樣氣全部標定完畢后重新開啟檢漏儀即進入使用狀態。
信息整理：高精度SF6氣體定量檢漏儀生產廠家揚州拓普電氣科技有限公司
