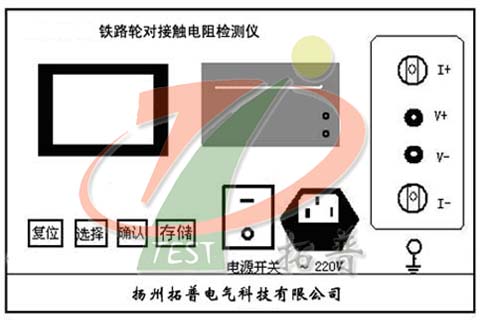

便攜式接觸電阻智能測試儀（GH321B）技術規范
便攜式接觸電阻智能測試儀（GH321B）技術規范
鐵路輪對接觸電阻檢測儀采用微機控制的自動檢測裝置、四端測量技術，可有效地克服測量線的引線電阻測點接觸電阻對測量的影晌。采用大功率恒流開關電源技術，可測得微歐姆級接觸電阻。具有輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。主要適用于鐵路機車、車輛單位對各種電器觸點低值接觸電阻，如輪對接觸電阻檢測。還適用于各種電纜電線、母線排及焊接縫的回路電阻測量。鐵路輪對接觸電阻檢測儀體積小巧輕便，測量準確（精度±0.5%，測量范圍1µΩ-50mΩ）；儀器采用液晶屏中文菜單顯示，自帶時鐘和掉電存儲，測量數據打印功能。
便攜式接觸電阻智能測試儀（GH321B）功能特點
1、儀器測試電流大，符合測試鐵路機車電器觸點低值接觸電阻的標準要求。
2、接觸電阻檢測儀輸出電壓高，測量量程寬。
3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、測試速度快，10秒左右顯示數據。
6、儀器采用128×64點陣液晶屏，全部操作中文顯示，方便客戶的使用。
7、儀器具有測試數據存儲及實時打印功能。
8、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱。
便攜式接觸電阻智能測試儀（GH321B）技術指標
1、測試電流：100A
2、測量范圍：1uΩ～50mΩ
3、分 辨 率：0.1µΩ
4、測量時間：脈沖、30秒、1分鐘、連續
5、測量精度：±（0.5%±2個字）
6、功 率：1000W
7、工作電源：AC 220V±10%、50Hz
8、使用條件：環境溫度：0～40℃ 相對濕度：小于等于90%，無結露
便攜式接觸電阻智能測試儀（GH321B）操作規范
便攜式接觸電阻智能測試儀是采用ARM單片機機控制的自動檢測裝置，主要適用于鐵路機車、車輛單位對各種低值接觸電阻,如輪對接觸電阻檢測。本儀器采用四端橋臂測量技術，可有效地克服測量線的引線電阻測點接觸電阻對測量的影響。該儀器操作十分簡便，在自動檢測的同時實時顯示檢測位置和相應的檢測結果，顯示直觀。所有的檢測數據均由微機采樣、處理并存儲在相應的數據存儲區里，以供查詢、存檔之用。該檢測儀器還具有數據傳輸功能，通過標準的RS-232 接口連至PC 機，即可實現檢測數據的網絡化和信息化。
測量鐵路輪對接觸電阻時，將測試線與儀器連接好，再將磁鐵與輪對踏面接觸，請勿將兩個磁鐵吸附在一起；測量其他電阻時，可將本公司配套的測試鉗與測試線通過磁鐵連接好，再用測試鉗鉗住被測工件，當確認待測電阻和儀器可靠的連接好后，根據被測電阻的大小，按屏幕顯示的“▼” “▲”對應按鍵切換合適的量程。選擇好后,按“測量”鍵后即開始測試。屏幕提示“準備測量請稍候……”，此時儀器對測量前的各種狀態進行檢查，當接線錯誤或者被測量的電阻值超出量程，屏幕上會提示“接線錯誤或超出量程”。特別注意：當屏幕長時間提示“準備測量請稍候……”，而且復位鍵不起作用，此時儀器并不是死機，而是接線不良或超出量程，用戶切勿強行關機，以防損壞儀器，用戶只需耐心等待儀器自動處理即可，等儀器自動恢復正常后再檢查接線或者更換量程。當進入測量狀態后，屏幕最上層會提示“正在測量……”字樣，同時屏幕中間的顯示區顯示測量的電阻值。待讀數穩定后讀取數值，儀器會自動鎖定數據，并且進一步對數據進行優化過濾后再顯示最終結果。測量結束后屏幕上顯示“測量結束”，此時可按“存儲”鍵將存儲測量數據或者直接按“打印”把測量結果打印出來。如果需要重新測試，按“放電”鍵，等放電結束后方可繼續測量。測量結束后必須按“放電”鍵進行放電。
如果出現所測電阻超出當前量程所能測量的范圍，則屏幕提示“超量程”返回測量界面，切換量程后再重新測量。
注意：在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。關閉輸出時，電感會通過它泄放能量。一定要在放電指示完畢后才能拆掉測試線。另外儀器在測量過程中禁止直接關掉電源開關，以免損壞儀器。遇到特殊情況，本儀器具有自動復位功能，因此無需強行關電。
信息整理：便攜式接觸電阻智能測試儀生產廠家揚州拓普電氣科技有限公司
