拓普_TPYBC-A型_氧化鋅避雷器直流參數測試儀_操作規范
拓普_TPYBC-A型_氧化鋅避雷器直流參數測試儀_操作規范
TPYBC-A型氧化鋅避雷器直流參數測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。
拓普電氣根據實地測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。
產品技術參數介紹
1、測量范圍：電壓：0～30kV 電流：0～1000μA
2、分辨率：電流：0.5μA 電壓：0.1 kV
3、內置電源充電時間：2-3小時
4、內置電源使用時間：≥4小時
5、環境溫度：-10℃～50℃
6、相對濕度：25℃時≤85％
7、海拔高度：＜1000M
8、電源電壓：220V±10％
9、電源頻率：50±1HZ
產品性能特點介紹
1、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
2、使用方便：測量數據顯示直觀。
3、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
4、攜帶方便：高度、體積、重量?jī)H為同類產品的3 0 %～7 0 % ， 攜帶方便。

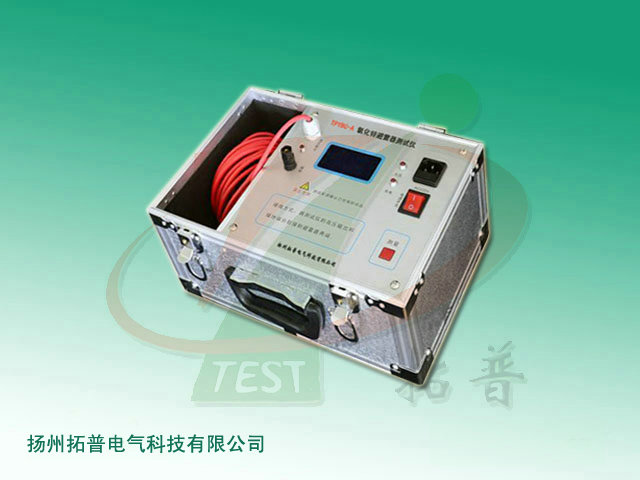

產品面板功能介紹
1、液晶顯示窗口
2、電池欠電壓指示燈（內部電池電量不足時燈亮，對測試有影響，請及時充電。）
3、AC220電源插座（交流220V電源輸入口及充電接口。）
4、充電指示燈（當電源插座接上電源時內部電池開始充電，此時充電指示燈點亮，當電池充足電后指示燈熄滅。）
5、電源開關（控制儀器的打開與關閉。）
6、操作鍵盤（設置測量參數和控制測量及打印。）
7、高壓輸出端（當開始測量時此輸出端為直流高壓0-30KV，請注意安全！）
8、高壓輸出指示燈（當有高壓輸出時燈亮，沒有高壓輸出時燈滅。）
9、接地端（連接避雷器的另一端，用于測量避雷器的漏電流。）
產品操作規范
﹡測試前請務必接好試品再按“測試”鍵??！
1、接線：將避雷器放在絕緣性能良好的支架上，然后將測試儀的高壓輸出端接到避雷器的一端，接地端接到避雷器的另一端。
2、測量：合上電源開關，液晶模塊顯示開機歡迎畫面。
直接按“測試”鍵進入測試（測試前請確認試品已接好線）。測試高壓?jiǎn)?dòng)電壓逐漸升起，電流也在不斷變化。
當電流為1毫安時，儀器自動記錄此時的電壓值，高壓開始慢慢下降，下降到0.75倍的電壓，自動記錄此時的電流值，測試結束。測試結果閃動三次后鎖定。
3、報錯：如果測試過程當中出現試品沒有接好或者短路過載等原因，儀器會進入自動保護狀態，停止測試并提示測試錯誤。
4、更換保險絲：在電源插座下方有一個保險絲盒，用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為2 A。
操作過程中注意事項
1、測試前請務必接好試品再按“測試”鍵！如果按下測試鍵后提示測試錯誤，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，檢查外部接線是否有問題，或者更換試品后進行下一次檢測；
2、測試前請確定內部電池電量充足，如果欠壓燈亮請及時充電，長時間處于欠壓狀態會嚴重?fù)p傷充電電池；
3、測量過程中高壓指示燈亮表明有高壓輸出，不能靠近高壓線，檢測結束后儀器內部自動放電等測試高壓指示燈熄滅后，方可拆除試驗接線或者更換試品進行下一次測試。
4、本產品運輸時必須進行包裝， 包裝箱可用紙箱或木箱， 包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
5、儀器平時不用時， 應儲存在環境溫度-20℃ ～60℃ ，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
6、在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護元器件。
7、儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。
信息整理：氧化鋅避雷器直流參數測試儀生產廠家揚州拓普電氣科技有限公司
TPYBC-A型氧化鋅避雷器直流參數測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。
拓普電氣根據實地測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。
產品技術參數介紹
1、測量范圍：電壓：0～30kV 電流：0～1000μA
2、分辨率：電流：0.5μA 電壓：0.1 kV
3、內置電源充電時間：2-3小時
4、內置電源使用時間：≥4小時
5、環境溫度：-10℃～50℃
6、相對濕度：25℃時≤85％
7、海拔高度：＜1000M
8、電源電壓：220V±10％
9、電源頻率：50±1HZ
產品性能特點介紹
1、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
2、使用方便：測量數據顯示直觀。
3、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
4、攜帶方便：高度、體積、重量?jī)H為同類產品的3 0 %～7 0 % ， 攜帶方便。
產品面板功能介紹
1、液晶顯示窗口
2、電池欠電壓指示燈（內部電池電量不足時燈亮，對測試有影響，請及時充電。）
3、AC220電源插座（交流220V電源輸入口及充電接口。）
4、充電指示燈（當電源插座接上電源時內部電池開始充電，此時充電指示燈點亮，當電池充足電后指示燈熄滅。）
5、電源開關（控制儀器的打開與關閉。）
6、操作鍵盤（設置測量參數和控制測量及打印。）
7、高壓輸出端（當開始測量時此輸出端為直流高壓0-30KV，請注意安全！）
8、高壓輸出指示燈（當有高壓輸出時燈亮，沒有高壓輸出時燈滅。）
9、接地端（連接避雷器的另一端，用于測量避雷器的漏電流。）
產品操作規范
﹡測試前請務必接好試品再按“測試”鍵??！
1、接線：將避雷器放在絕緣性能良好的支架上，然后將測試儀的高壓輸出端接到避雷器的一端，接地端接到避雷器的另一端。
2、測量：合上電源開關，液晶模塊顯示開機歡迎畫面。
直接按“測試”鍵進入測試（測試前請確認試品已接好線）。測試高壓?jiǎn)?dòng)電壓逐漸升起，電流也在不斷變化。
當電流為1毫安時，儀器自動記錄此時的電壓值，高壓開始慢慢下降，下降到0.75倍的電壓，自動記錄此時的電流值，測試結束。測試結果閃動三次后鎖定。
3、報錯：如果測試過程當中出現試品沒有接好或者短路過載等原因，儀器會進入自動保護狀態，停止測試并提示測試錯誤。
4、更換保險絲：在電源插座下方有一個保險絲盒，用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為2 A。
操作過程中注意事項
1、測試前請務必接好試品再按“測試”鍵！如果按下測試鍵后提示測試錯誤，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，檢查外部接線是否有問題，或者更換試品后進行下一次檢測；
2、測試前請確定內部電池電量充足，如果欠壓燈亮請及時充電，長時間處于欠壓狀態會嚴重?fù)p傷充電電池；
3、測量過程中高壓指示燈亮表明有高壓輸出，不能靠近高壓線，檢測結束后儀器內部自動放電等測試高壓指示燈熄滅后，方可拆除試驗接線或者更換試品進行下一次測試。
4、本產品運輸時必須進行包裝， 包裝箱可用紙箱或木箱， 包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
5、儀器平時不用時， 應儲存在環境溫度-20℃ ～60℃ ，相對濕度不超過85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
6、在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護元器件。
7、儀器損壞后，請立即停止使用并通知本公司，不得自行開箱修理。
信息整理：氧化鋅避雷器直流參數測試儀生產廠家揚州拓普電氣科技有限公司
