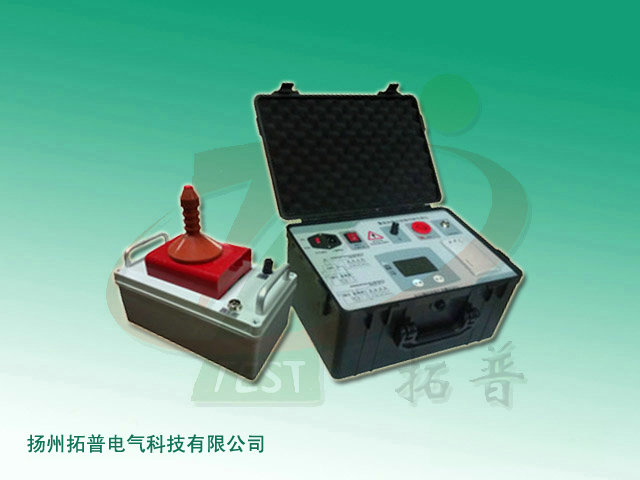

組合式過電壓保護器與金屬氧化物避雷器的試驗方法介紹
本文主要為您介紹了組合式過電壓保護器與金屬氧化物避雷器的試驗方法！測量金屬氧化物避雷器和組合式過電壓保護器直流1mA時的臨界動作電壓U1mA方法，測量金屬氧化物避雷器和組合式過電壓保護器0.75U1mA直流電壓下的泄漏電流方法，測量金屬氧化物避雷器和組合式過電壓保護器運行電壓下的交流
一、測量絕緣電阻
|
規格
|
兆歐表類型
|
絕緣電阻值
|
|
35kV及以下的避雷器
|
2500V絕緣電阻測試儀
|
≥1000MΩ
|
|
35kV以上的避雷器
|
5000V絕緣電阻測試儀
|
≥3000MΩ
|
|
500kV的避雷器
|
2500V絕緣電阻測試儀
|
測量其底座絕緣電阻≥1000MΩ
|
二、測量直流1mA時的臨界動作電壓U1mA
測量避雷器或過電壓保護器的U1mA主要是檢查其閥片是否受潮，確定其動作性能是否符合要求。
測量接線通?？刹捎脝蜗喟氩ㄕ麟娐罚髟膮?shù)隨被試避雷器或過電壓保護器的電壓等級不同而不同，如圖1-1、圖1-2和圖1-3所示。
1) TPNYJ系列交流試驗變壓器或TPZGF系列直流高壓發生器的額定電壓應略大于U1mA；
2) 硅堆的反峰電壓應大于2.5U1mA；
3) 濾波電容的電壓等級應能滿足臨界動作電壓大的值要求，電容為0.1～0.5μF。根據規定，整流后的電壓脈動系數應不大于1.5%。經計算和實測證明，當C = 0.1 mF時，脈動系數小于1%。直流電壓一般可采用TPFRC阻容分壓器或靜電電壓表測量。
測量中應注意的問題是準確讀取U1mA。因泄漏電流大于200mA以后，隨電壓的升高，電流急劇增大，故應仔細地升壓，當電流達到1 mA時，準確地讀取相應的電壓U1mA。測量時應防止表面泄漏電流的影響。測量前應將瓷套表面擦試干凈，同時應考慮氣溫的影響，當避雷器閥片的U1mA的溫度系數約為0.05%～0.17%，即溫度每增高10 ℃，U1mA約降低1%，必要時可進行換算。
對測量結果采用比較法進行判斷，《規程》規定，U1mA與初始值相比較，變化應不大于+5%。
三、測量0.75U1mA直流電壓下的泄漏電流
由于0.75UU1mA直流電壓值一般比最大工作相電壓（峰值）要高一些，測量此電壓下的泄漏電流主要檢查長期允許工作電流是否符合規定，因為這一電流與避雷器的壽命有直接關系（一般在同一溫度下此泄漏電流與壽命成反比）。測量時應先測出U1mA，然后再在0.75U1mA下讀取相應的泄漏電流值。根據《規程》規定，0.75U1mA下的泄漏電流值應不大于50μA。
四、測量運行電壓下的交流泄漏電流
在交流電壓作用下，避雷器的總泄漏電流包含阻性電流（有功分量）和容性電流（無功分量）。在正常運行情況下，流過避雷器的主要電流為容性電流，阻性電流只占很小一部分，約為10%～20%左右。但當閥片老化，避雷器受潮、內部絕緣部件受損以及表面嚴重污穢時，容性電流變化不多，而阻性電流卻大大增加，所以測量交流泄漏電流及其有功分量是現場監測避雷器的主要方法。
