設備概述

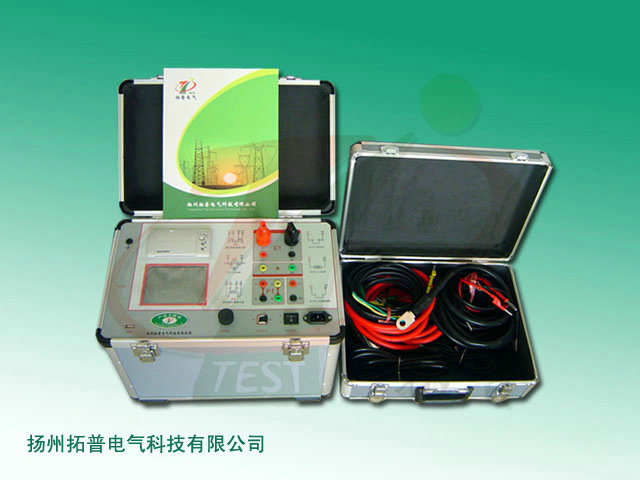

揚州拓普電氣科技有限公司打造的互感器綜合特性測試儀主要用于保護類、計量類CT、PT進行自動測試，既適用于實驗室又適用于現場檢測。該設備無需外接其它輔助設備，單機即可完成常規檢測項目。按規程自動給出CT/PT（勵磁）拐點值，自動給出5%和10%誤差曲線。
該全功能互感器綜合特性測試儀采用智能控制器，操作簡單，大屏幕液晶顯示，圖形化顯示接口。設備自帶微型打印機，可直接現場打印測試結果?？杀４娆F(xiàn)場測試數據，掉電后不丟失。支持U盤轉存資料，可以通過標準的PC進行讀取。該設備小巧輕便，便于現場試驗。
主要功能
1、CT與PT伏安特性（勵磁特性）曲線
2、CT與PT自動給出拐點值
3、CT自動給出5%和10%的誤差曲線
4、CT與PT變比測量
5、CT與PT極性判斷
6、CT與PT比差測量
7、CT與PT相位（角差）測量
8、CT一次通流測試
9、CT與PT交流耐壓試驗
10、CT與PT二次負荷測試
11、CT與PT二次繞組測試
12、CT與PT鐵芯退磁
技術參數
1、工作電源：AC 220V±10%、50Hz
2、設備輸出：0～2500Vrms、5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值
3、大電流輸出：0～600A
4、勵磁精度：≤0.5%（0.2%*讀數+0.3%*量程）
5、二次繞組電阻測量：范圍：0.1～300Ω
精度：≤0.5%（0.2%*讀數+0.3%*量程）
6、二次實際負荷測量：范圍：5～1000VA
精度：≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
7、相位測量（角差）：精度：4min
分辨率：0.1min
8、比差測量精度：0.05%
9、CT變比測量：范圍：≤25000A/5A（5000A/1A）
精度：≤0.5%
10、PT變比測量：范圍：≤500kV
精度：≤0.5%
11、工作環境：溫度：-10℃～40℃
濕度：≤90%
海拔：≤1000m
拓普電氣主營設備：
變頻串聯諧振試驗成套裝置、直流高壓發生器、SF6氣體微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6氣體綜合測試儀、SF6密度繼電器校驗儀、試驗變壓器（工頻耐壓試驗裝置）、變頻抗干擾高壓介質損耗測試儀、三倍頻發生器（感應耐壓試驗裝置）、倍頻發電機組、交直流分壓器（高壓測量儀）、大電流發生器（升流器）、變壓器直流電阻測試儀、變壓器變比測試儀、變壓器容量特性測試儀、變壓器空載短路測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、微機繼電保護測試儀、互感器特性綜合測試儀（互感器伏安特性測試儀）、高壓開關機械特性測試儀（斷路器特性測試儀）、回路電阻測試儀（接觸電阻測試儀）、氧化鋅避雷器測試儀、輸電線路參數測試儀、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、絕緣油色譜儀、絕緣靴（手套）耐壓試驗裝置、電力安全工器具試驗設備、蓄電池恒流放電測試儀、礦用電纜故障測試儀、真空濾油機、礦用檢測設備、油品分析儀器、智能型太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
信息整理：揚州拓普電氣科技有限公司
