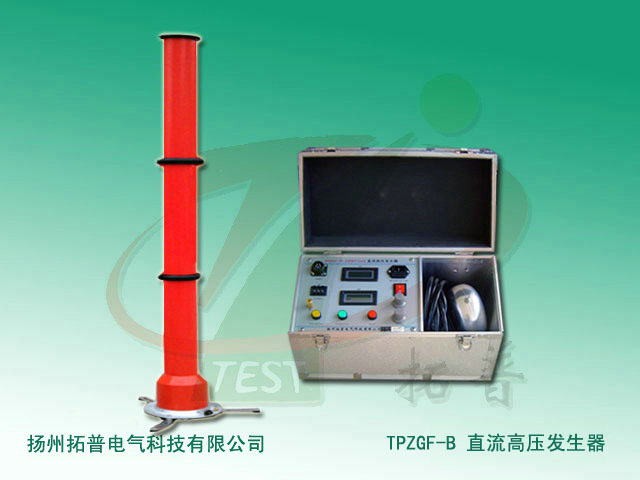

直流耐壓測試儀_YTCZG-B-60kV/5mA_功能特點
拓普電氣打造的60kV/5mA直流耐壓測試儀以行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》為設計依據。產品適用于電力、鐵路、化工、發電廠等部門對氧化鋅避雷器、電力電纜、發電機、變壓器、高壓開關等設備進行直流耐壓試驗。該系列直流高壓發生器采用高頻倍壓電路，應用PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施，使高壓直流發生器實現了便攜化，并能承受額定電壓放電而不損壞。
功能特點
1、引用PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT元器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定性更高，紋波系數更小。
2、該高壓直流發生器體積小、重量輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用。
3、精度高、測量準確。電壓、電流均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA。儀器使用時無需外加高壓測量?jī)x，控制箱上的數字電壓表可直接顯示加在負載試品上的電壓值。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
4、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節度優于0.1%，電壓、電流測量誤差小于1.0%，脈動系數優0.5%。
5、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
6、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器試驗十分方便，輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器氧化鋅試驗時，當電流升到1000uA時，打開0.75的按鈕，此時，電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時，將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它試驗。
7、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操用更隨意，顯示數值單位為kV。
8、倍壓筒可根據需要分節使用，靈活方便，一機多用，經濟實惠。
9、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
技術規格
1、高壓輸出：0～60kV 0～120kV 0～200kV 0～300kV 0～400kV
2、電流輸出：0～2mA 0～3mA 0～5mA 0～10mA
拓普電氣主營設備：
變頻串聯諧振試驗成套裝置、直流高壓發生器、SF6氣體微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6氣體綜合測試儀、SF6密度繼電器校驗儀、試驗變壓器（工頻耐壓試驗裝置）、變頻抗干擾高壓介質損耗測試儀、三倍頻發生器（感應耐壓試驗裝置）、倍頻發電機組、交直流分壓器（高壓測量?jī)x）、大電流發生器（升流器）、變壓器直流電阻測試儀、變壓器變比測試儀、變壓器容量特性測試儀、變壓器空載短路測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、微機繼電保護測試儀、互感器特性綜合測試儀（互感器伏安特性測試儀）、高壓開關機械特性測試儀（斷路器特性測試儀）、回路電阻測試儀（接觸電阻測試儀）、氧化鋅避雷器測試儀、輸電線路參數測試儀、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、絕緣油色譜儀、絕緣靴（手套）耐壓試驗裝置、電力安全工器具試驗設備、蓄電池恒流放電測試儀、礦用電纜故障測試儀、真空濾油機、礦用檢測設備、油品分析儀器、智能型太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
信息整理：揚州拓普電氣科技有限公司
