多用途TP_CMC_353_三相繼電保護測試系統_技術方案
多用途TP_CMC_353_三相繼電保護測試儀_技術方案！

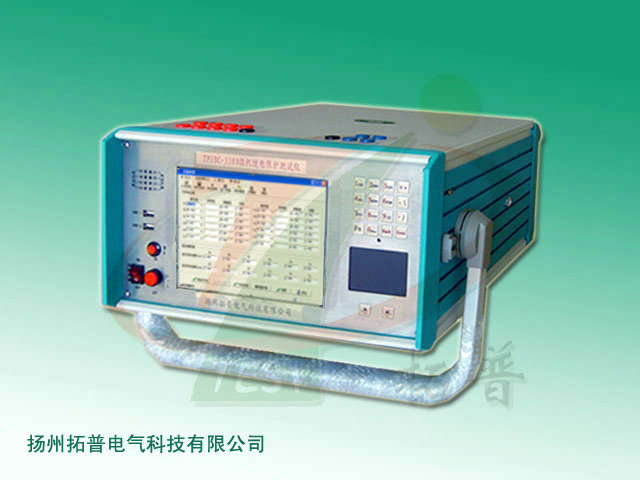

儀器采用了結構緊湊的設計方式，把便攜性與大功率很好地結合在一起。它是三相保護測試的理想測試儀器。功率強大的電流輸出（3 x 32 A / 430 VA）為5A 的保護測試提供了較好的支持。便攜式的設計方式使這個測試裝置成為調試與維護測試的選擇，尤其是對于工業、分布式發電以及中、低壓系統而言。滿足了保護工程的很多需求 ，從電磁式保護測試到新的 IEC 61850 IED 測試。
設計緊湊，重量輕
大電流可用于 5 A 繼電器測試
大功率電流源用于測試機電型繼電器
高精度多功能用于測試靜態和數字繼電器
測試 IEC 61850 IED
硬件選項
這個選項為儀器增加了額外的6 路低電平輸出。測試設備可以控制的信號發生器總量由16 路擴展為22 路。這些低電平輸出可以直接用于測試帶有低電平輸入的繼電器，或者可以用于控制這樣的外接放大器。低電平輸出可以模擬帶有低電平接口的新型 CT 和 VT 的信號。而對于羅果夫斯基線圈信號而言，其所到之處在于不僅能夠模擬其穩態信號，也能模擬其暫態信號。
功能特點
1、該三相繼電保護測試儀既可對傳統的繼電器及保護裝置進行試驗，也可對現代微機保護進行試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
2、具有標準的四相電壓，三相電流同時輸出，電壓125V/相，電流40A/相。三相電流并聯可達120A。
3、符合DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
4、單機獨立運行，內置高性能工控機，主頻1.7GHz，內存2G，硬盤16G，運行Windows XP操作系統。
5、采用不銹鋼面板，亞克力數字鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸，分辨率為800×600的TFT真彩顯示屏，使得單機整體操作方便自如，經久耐用。
6、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7、功放采用高保真線性功放，既保證了小電流的精度,又保證了大電流的穩定。
8、該采用USB接口直接和PC機通訊，方便使用。
9、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10、配有獨立直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
技術指標
1、交流電流源：
相電流輸出（有效值）：0--32A/相 精度：0.2%
三相并聯輸出（有效值）：0--120A/三相同相位并聯輸出
相電流長時間允許工作值（有效值）：10A
每相輸出功率：420VA
三相并聯電流輸出功率 ：900VA
三并電流輸出允許工作時間：10s
頻率范圍：0--1000Hz 精度：0.001Hz
諧波次數：2--20次 相位：0--360° 精度：0.5°
2、直流電流源：
電流輸出：0--±10A/相 精度：0.5% 300VA
3、交流電壓源：
相電壓輸出（有效值）：0--125V/相 精度：0.2%
線電壓輸出（有效值）：0--250V
相電壓/線電壓輸出功率 ：75VA/100VA
頻率范圍：0--1000Hz 精度：0.001Hz
諧波次數：2--20次 相位：0--360° 精度：0.5°
4、直流電壓源：
相電壓輸出幅值：0--±150V 精度：0.5%
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子:
開關量輸入端子：8對
空 接 點：1--20mA，110V裝置內部有源輸出
電位翻轉：0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子：4對，空接點 遮斷容量：110V/2A，220V/1A
6、時間測量范圍：
范圍：1ms--9999s 測量精度：1ms
7、體積重量：
體積：365（mm）×400（mm）×195（mm） 約18Kg
8、電源：
AC220V±10%、50Hz、10A
信息整理：揚州拓普電氣科技有限公司
