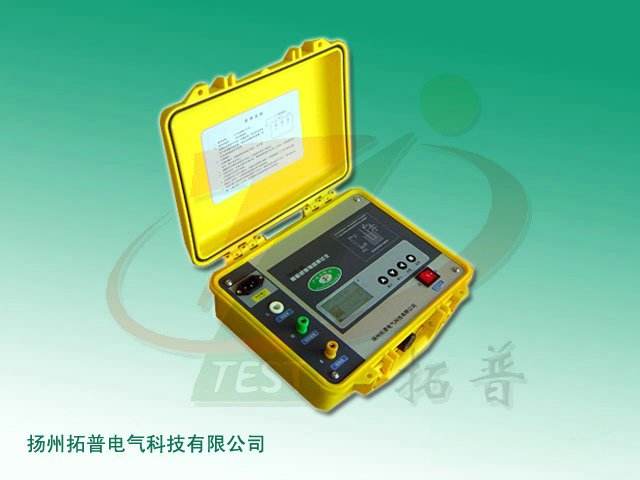

絕緣電阻測試儀（高壓兆歐表）使用前需要做的準備工作
絕緣電阻測試儀（高壓兆歐表）使用前需要做的準備工作
絕緣電阻測試儀是利用特殊的測試儀器來完成的。常用的測試儀器就是兆歐表，但是其它類型的儀器亦可用來檢査不同絕緣類型的完整性。絕緣電阻測試儀廣泛用于測量發電機、馬達、電源變壓器、配線、電器和其它電氣裝置(如控制、信號、通信和電源的電纜)的絕緣電阻。它們往往被用于例行維護程序中來指示電機在數月或數年內絕緣電阻的變化。
絕緣電阻測試儀使用前需要做的準備：
1、試驗前，應將被試設備的電源和所有外部導線全部取下，使被試短路，并對地放電1分鐘，若電容較大，應至少放電2分鐘，以免觸電和影響測量結果。
2、用干凈干凈的軟布清潔被試物體的表面污垢。如有必要，用汽油清洗外殼表面，以消除表面泄漏電流并影響測試結果。
3、高電壓測試條插入到紅色線(3)的線路終端，綠色連接器插入端(2)G端和連接到所述高電壓導體設備下的探針或夾具的另一端的插頭端測試。測試線的子線(綠色)到(2)G端，被測高壓索環裝置上的另一端，以消除表面的泄漏電流的影響(見“屏蔽端使用”的內容附加一黑的子線測試線被插入到所述接地端子(接地)
4、試驗前，應將被試設備的電源和所有外部導線全部取下，使被試短路，并對地放電1分鐘，若電容較大，應至少放電2分鐘，以免觸電和影響測量結果。
5、用干凈、干凈的軟布清潔試驗對象的表面污物。必要時，用汽油對殼體表面進行清潔，消除表面漏電流，影響試驗結果。
6、高電壓測試條插入到紅色線(3)線路終端，綠色連接器插入端(2)GUARD端和探針或夾具的另一端連接到測試中的高電壓導體設備的插頭端。測試線的子線(綠色)到(2)G端，被測高壓索環裝置上的另一端，以消除表面的泄漏電流的影響(見“屏蔽端使用”的內容附加一黑的子線測試線被插入到所述接地端子(接地)。
【延伸閱讀】3125絕緣電阻測試儀特點介紹
PI 測量（極化指數和吸收比）：是可能的自動地在任意的時間的2個點測量電阻的比率
釋放電壓：當測量結束時，儀器自動釋放儀器內存留的電壓，
電壓指示：輸出電壓和釋放電壓直接被數字的顯示測量。
條形圖顯示：測量時絕緣電阻值和條形圖會顯示在屏幕上。
電壓輸出警告：電壓輸出被電壓通知輸出警告標記和蜂鳴聲音。
自動關機功能：當測量結束后10分鐘如果不操作會自動關機。
電池狀態指示：電池剩余電量會顯示在屏幕上。
背光功能：當背光按鈕按下時，背景燈會亮起。
超過范圍指示 ：當測量值超過時會顯示
PI 測量（極化指數和吸收比）：是可能的自動地在任意的時間的2個點測量電阻的比率
釋放電壓：當測量結束時，儀器自動釋放儀器內存留的電壓，
電壓指示：輸出電壓和釋放電壓直接被數字的顯示測量。
條形圖顯示：測量時絕緣電阻值和條形圖會顯示在屏幕上。
電壓輸出警告：電壓輸出被電壓通知輸出警告標記和蜂鳴聲音。
自動關機功能：當測量結束后10分鐘如果不操作會自動關機。
電池狀態指示：電池剩余電量會顯示在屏幕上。
背光功能：當背光按鈕按下時，背景燈會亮起。
超過范圍指示 ：當測量值超過時會顯示 OL
信息整理：揚州拓普電氣科技有限公司
絕緣電阻測試儀是利用特殊的測試儀器來完成的。常用的測試儀器就是兆歐表，但是其它類型的儀器亦可用來檢査不同絕緣類型的完整性。絕緣電阻測試儀廣泛用于測量發電機、馬達、電源變壓器、配線、電器和其它電氣裝置(如控制、信號、通信和電源的電纜)的絕緣電阻。它們往往被用于例行維護程序中來指示電機在數月或數年內絕緣電阻的變化。
絕緣電阻測試儀使用前需要做的準備：
1、試驗前，應將被試設備的電源和所有外部導線全部取下，使被試短路，并對地放電1分鐘，若電容較大，應至少放電2分鐘，以免觸電和影響測量結果。
2、用干凈干凈的軟布清潔被試物體的表面污垢。如有必要，用汽油清洗外殼表面，以消除表面泄漏電流并影響測試結果。
3、高電壓測試條插入到紅色線(3)的線路終端，綠色連接器插入端(2)G端和連接到所述高電壓導體設備下的探針或夾具的另一端的插頭端測試。測試線的子線(綠色)到(2)G端，被測高壓索環裝置上的另一端，以消除表面的泄漏電流的影響(見“屏蔽端使用”的內容附加一黑的子線測試線被插入到所述接地端子(接地)
4、試驗前，應將被試設備的電源和所有外部導線全部取下，使被試短路，并對地放電1分鐘，若電容較大，應至少放電2分鐘，以免觸電和影響測量結果。
5、用干凈、干凈的軟布清潔試驗對象的表面污物。必要時，用汽油對殼體表面進行清潔，消除表面漏電流，影響試驗結果。
6、高電壓測試條插入到紅色線(3)線路終端，綠色連接器插入端(2)GUARD端和探針或夾具的另一端連接到測試中的高電壓導體設備的插頭端。測試線的子線(綠色)到(2)G端，被測高壓索環裝置上的另一端，以消除表面的泄漏電流的影響(見“屏蔽端使用”的內容附加一黑的子線測試線被插入到所述接地端子(接地)。
【延伸閱讀】3125絕緣電阻測試儀特點介紹
PI 測量（極化指數和吸收比）：是可能的自動地在任意的時間的2個點測量電阻的比率
釋放電壓：當測量結束時，儀器自動釋放儀器內存留的電壓，
電壓指示：輸出電壓和釋放電壓直接被數字的顯示測量。
條形圖顯示：測量時絕緣電阻值和條形圖會顯示在屏幕上。
電壓輸出警告：電壓輸出被電壓通知輸出警告標記和蜂鳴聲音。
自動關機功能：當測量結束后10分鐘如果不操作會自動關機。
電池狀態指示：電池剩余電量會顯示在屏幕上。
背光功能：當背光按鈕按下時，背景燈會亮起。
超過范圍指示 ：當測量值超過時會顯示
PI 測量（極化指數和吸收比）：是可能的自動地在任意的時間的2個點測量電阻的比率
釋放電壓：當測量結束時，儀器自動釋放儀器內存留的電壓，
電壓指示：輸出電壓和釋放電壓直接被數字的顯示測量。
條形圖顯示：測量時絕緣電阻值和條形圖會顯示在屏幕上。
電壓輸出警告：電壓輸出被電壓通知輸出警告標記和蜂鳴聲音。
自動關機功能：當測量結束后10分鐘如果不操作會自動關機。
電池狀態指示：電池剩余電量會顯示在屏幕上。
背光功能：當背光按鈕按下時，背景燈會亮起。
超過范圍指示 ：當測量值超過時會顯示 OL
信息整理：揚州拓普電氣科技有限公司
