直流高壓發生器黃綠紅三個按鈕的功能說明
直流高壓發生器是一種電氣試驗的常用儀器，主要用于測量泄漏電流以及直流耐壓，現場試驗中要求裝置輕便使用方便測量可靠。所以儀器采用了數字控制，基于開關電源技術，具有控制可靠、重量輕、測量數據便于讀取等優點，達到現場使用設計要求。直流高壓發生器產品有以下特點：
1、直流高壓發生器產品主要部件選用進口元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。
2、直流高壓發生器產品由中頻逆變倍壓整流電路，的PWM脈寬調制芯片和高壓大功率MOSFET器件組成，并含有0.75U電壓輸出、電流電壓保護值設定、定時設定和保護時聲光報警等功能。
3、直流高壓發生器產品增設了高精度75%VDC-1mA的功能，方便做氧化鋅避雷器電氣試驗。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，輕輕一按無須計算。當電流升到1000uA時、就按下0.75UDC--1mA的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將調壓電位器回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
4、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準。

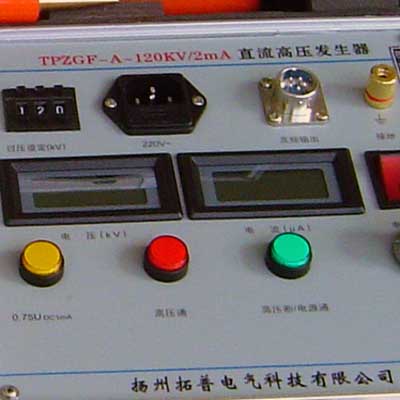

直流高壓發生器紅黃綠三個按鈕的功能說明：
1、直流高壓發生器紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅紅亮，高壓回路切斷。
2、黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0、75UDc1mA用。綠燈亮?xí)r有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0、75倍狀態。
3、綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。
信息整理：揚州拓普電氣科技有限公司
