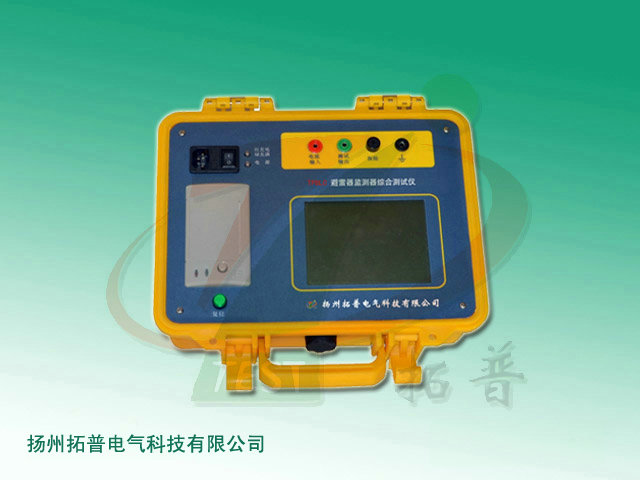

在線電流監測電流表校驗儀TPBLC型功能特點技術指標
在線電流監測電流表校驗儀TPBLC型功能特點技術指標！
一、儀器簡介
避雷器用監測器已經普及我國各大小電廠電站，為避雷器的可靠運行提供了重要數據。由于密封性能的差異，監測器在運行的過程中可能進入水分和潮氣，使內部器件銹蝕，或其他原因造成監測器計數器不能正常動作，泄漏電流指示不準確。所以《規程》規定應每年都對避雷器監測器進行檢查。運行中的避雷器監測器顯示異常數據時，工作人員則需要進行相應檢測找出故障原因。其中當監測器顯示電流數值比正常明顯偏大時，一般為避雷器持續電流增大（包括阻性電流增大、外瓷套污穢電流增大等），或者是監測器測量部分出現故障；當監測器顯示電流數值比正常明顯偏小時，一般為絕緣底座漏電或者監測器本身故障所致。可見只要監測器數據異常，監測器本身就是懷疑對象。一般工作人員首先會對監測器進行檢測，當確定監測器良好后才開始檢測避雷器及查找其它問題。
目前，市場上監測器品種繁多，質量也良莠不齊，而且生產廠家大多不提供監測器的檢測設備，而《規程》上提供的簡易檢測手段現場制作十分困難，使用操作不方便也不安全。所以如何判斷監測器的好壞也就成了現場工作人員非常頭痛的問題。針對上述現狀，本公司根據多年的現場經驗總結研發了集監測器電流校驗、監測器動作測試和電流測量等多種功能于一體的多功能高精度測試儀器—TPBLC型在線電流監測電流表校驗儀，儀器為一體化結構，內置超大容量充電電池，操作簡單，便于攜帶。
二、功能特點
1、該儀器操作簡單，配備了高端的全觸控液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前理想的智能型測量設備。
2、由于雷擊過程非常短暫，而傳統模擬雷擊均為手動控制，其輸出電流的控制根本無法準確的控制在很短暫的時間內完成。本儀器通過內部中央處理器全自動控制模擬輸出電路可以控制其沖擊電流的沖擊時間，從而更加真實的還原出雷擊現象，對于監測器動作的檢測數據更有實際意義。
3、本儀器具備監視器電流校驗、監視器動作測試和電流測量等多種測試功能，性能強大、測試精度高。
4、儀器內部高度集成化，為試驗提供了一種簡單便捷的試驗手段。
5、內置微型精密熱敏打印機，可非常方便的打印測試結果數據。
6、儀器內置超大容量鋰電池，一次充電可連續工作幾十個小時，完全省去了工作現場尋找工作電源的麻煩。
三、技術指標
1、電流輸出：范 圍：0～10mA 分辨率：0.001mA 精 度：±1%
2、沖擊波形：8/20μS
3、8/20μS沖擊電流：≥50Ap
4、動作次數：0～99次
5、沖擊間隔時間：3s/次
6、工作電源：AC 220V±10%或DC電池12V
7、鋰 電 池：內置超大容量鋰電池，待機72小時左右，模擬雷擊1000次以上。
8、打 印 機：內置精密熱敏打印機，可方便打印測試結果數據。
9、使用條件：-20℃～40℃、RH≤90%
10、主機外型尺寸及重量：320（L）×270（W）×140（H） 重量：3.9kg
信息整理：揚州拓普電氣科技有限公司
