產品簡介
在電力系統中，大型地網的接地電阻測試主要采用工頻大電流三極法測量。為防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等問題。

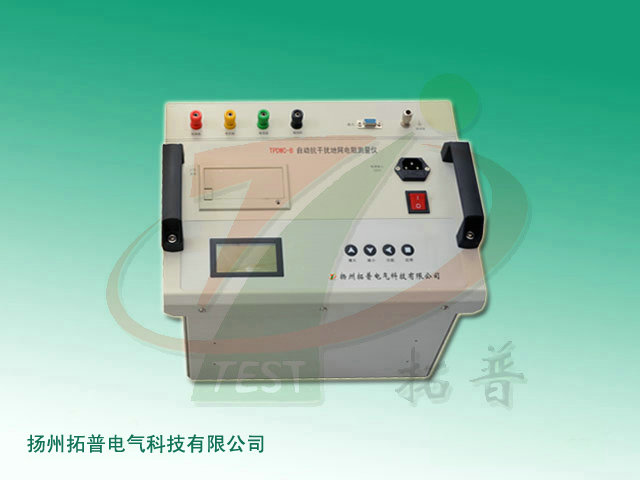

TPDWC-B 自動抗干擾地網接地電阻測量儀是拓普電氣推出的變頻抗干擾型大型地網接地電阻測試儀器，該設備可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流可達5A，不會引起測試時接地裝置的電位過高，同時它還具有很強的抗干擾能力，故可以在不停電的情況下進行測量。
TPDWC-B型自動抗干擾地網接地電阻測量儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓等工頻特性參數以及土壤電阻率。
功能特點
1、測量的工頻等效性好：
測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量。
2、抗干擾能力強：
本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高：
基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大：
可測量電流樁、電壓樁、接地電阻、跨步電壓、接觸電壓。
5、操作簡單：
全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
技術參數
1、阻抗測量范圍：1mΩ～200Ω
2、分辨率：0.001Ω
3、測量誤差：±（讀數×2％+0.005Ω）
4、抗工頻50Hz電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：45Hz、55Hz 雙頻
7、輸出電流：5A
8、輸出電壓：400V
9、工作電源：AC 220V±10％，50Hz
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
