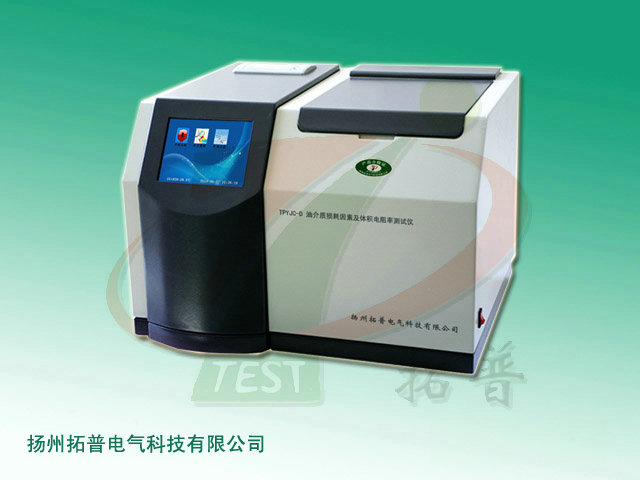

- 油介損體積電阻率測試儀
){kind=small}
產品概述
TPYJC-D 油介質損耗因數及體積電阻率測試儀是根據GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》設計制造的。本儀器主要用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。儀器采用一體化結構設計，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。
該絕緣油介質損耗因數及體積電阻率測試儀內部采用全數字技術，智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出。
功能特點
1、試驗油杯采用符合GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及泄漏對介損測試結果的影響。
2、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等特點，使溫度嚴格控制在預設溫度誤差范圍以內。
3、內部標準電容器為SF6充氣三電極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
4、完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。
5、試驗參數設置方便。溫度設置范圍40～120℃，交流電壓設置范圍200～2200V，直流電壓設置范圍200～500V。
6、采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。只需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。
7、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
8、空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的準確計算。
9、儀器以RAM9平臺為核心，測試精度高、速度快。
技術參數
1、工作電源：AC 220V±10%、50Hz/60Hz±1%
2、測量范圍：電容量：5pF～200pF
相對電容率：1.000～30.000
介質損耗因數：0.00001～100
直流電阻率：2.5MΩm～20TΩm
3、測量精度：相對電容率：±（1～10）%讀數
介質損耗因數：±（5%讀數±0.0002）
直流電阻率：±10%讀數
4、分 辨 率：電容量：0.01pF
相對電容率：0.001
介質損耗因數：0.00001
5、測溫范圍：40～120℃
6、溫度測量誤差：±0.5℃
7、交流試驗電壓：200～2200V 連續可調，頻率50Hz
8、直流試驗電壓：0～500V 連續可調
9、功 耗：500W
10、工作環境：環境溫度：0℃～40℃
相對濕度：<75%
友情提醒：購置絕緣油檢測分析儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
