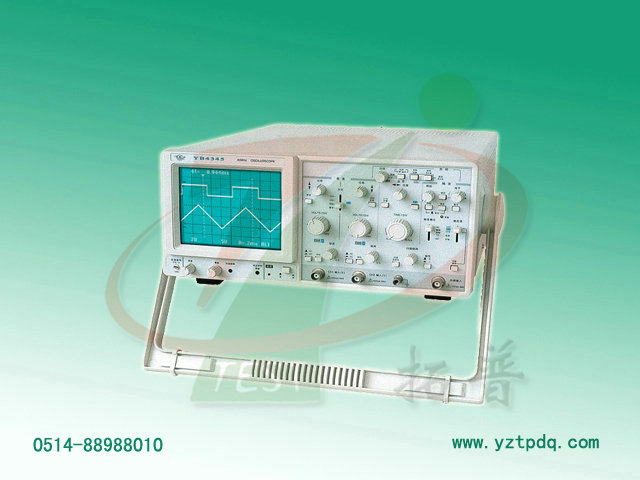

- 綠揚示波器產品
){kind=small}
揚州拓普電氣科技有限公司是致力于數字讀出示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
1、靈敏度高，偏轉系數1m\Udiv。
2、Y衰減及掃描開關取消了傳統的機械開關。
3、采用數字脈沖開關。
4、屏幕上可提供七種光標數字讀出功能。
5、釋抑調節，使各種復雜波形同步更加穩定。
6、同時具有通用示波器的相關功能。
產品指標
|
項目 \ 型號 |
YB4325
|
YB4345
|
|
|
垂 |
偏轉系數
|
1mV/div-0.5V/div,1-2-5進制分12檔，誤差±5% (1mV-2mV±8%)
|
|
|
頻帶寬度 |
5mv-5V/div DC-20MHz
|
5mv-5V/div DC-40MHz | |
|
1mv-2mV/div DC-10MHz
|
1mv-2mV/div DC-15MHz | ||
|
AC耦合：頻率下限(-3dB) 10Hz
|
|||
| 輸出電壓 | 400V(DC+ACpeak)頻率≤1KHz | ||
|
水平 |
掃描時間系數
|
0.1μs/div-0.5s/div,1-2-5進制分21檔，誤差±5% (0°C~40°C)
|
|
|
掃描釋抑時間
|
可將釋抑時間延長至最小掃描休止期的8倍以上，連續可調
|
||
|
觸 |
觸發源
|
CH1、CH2、電源、外接
|
|
|
極性
|
+、-
|
|
|
|
觸發方式
|
自動、常態、單次
|
|
|
|
電平鎖定或交替觸發
|
50Hz-20MHz 2div 外0.25V
|
50Hz-40MHz 2div 外0.25V
|
|
|
輸出電壓
|
100V(DC+ACpeak)頻率≤1KHz
|
||
|
X-Y
方式 |
靈敏度
|
Y同CH2，X同CH1，誤差±5%；擴展×10±10%
|
|
|
X頻帶寬度
|
DC-1MHz -3dB
|
DC-2MHz -3dB
|
|
|
相位差
|
≤3°(DC-5KHz)
|
≤3°(DC-100KHz)
|
|
|
Z軸 |
頻率范圍
|
DC-5MHz
|
|
|
輸入阻抗
|
約5KΩ
|
|
|
|
大輸出電壓
|
50V(DC+ACpeak),頻率≤1KHz
|
|
|
|
光標 |
光標測量功能
|
△V、△V%、△VdB、△T、1/△T、
|
△V、△V%、△VdB、△T、1/△
|
|
DUTY、PHASE
|
DUTY、PHASE
|
||
|
面板設定顯示
|
V/DIV、垂直方式、反相、交替/斷續、
|
V/DIV、垂直方式、反相、交替/斷續、非校
|
|
|
非校準、疊加(相減)、×10擴展、探極
|
準、疊加(相減)、×10擴展、探極(×1
|
||
|
(×1×10)、X-Y、TIME/DIV、TV-V/H
|
×10)、X-Y、TIME/DIV、TV-V/H
|
||
|
校準
信號 |
波形
|
方波
|
|
|
頻率
|
1KHz±2%
|
||
|
幅度
|
2Vp-p±2%
|
||
|
物理 |
電源
|
AC 200V±10%
|
|
|
頻率
|
50Hz±4%
|
||
|
功耗
|
40W
|
||
|
外形尺寸及質量
|
150H×310W×440D(mm) 約8kg
|
||
