- 二次壓降及負荷測試儀
){kind=small}
產品簡介
電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的最大因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。

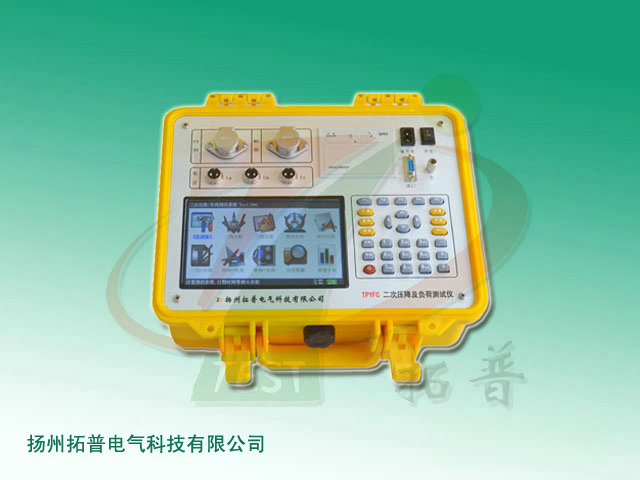

TPYFC 二次壓降及負荷測試儀是拓普電氣吸收同類產品的優點，精心設計而成的一種全自動測試電壓互感器二次壓降/負荷的智能化儀器。
該二次壓降及負荷測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,接線簡單，測試、記錄方便，提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的專業產品。
功能特點
1、自動完成三相三線或三相四線制的電壓互感器二次壓降的測量。
2、自動計算三相的比差、角差、綜合誤差。
3、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。
4、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。
5、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。
6、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。
7、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。
8、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。
9、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。
10、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
11、該儀器具有測試結果存儲功能，可存儲200組測試數據。
12、可選配后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。
技術指標
1、使用環境
（1）環境溫度：-10℃～40℃
（2）相對濕度：≤80%
2、測量精度
本儀器的測量精度為1級。
比差：Δf=±（1%×f+1%×δ）±0.01（%）
角差：Δδ=±（1%×δ+1%×f）±1（分）
電導：G=±（1%×G+1%×δ±0.01）mS
電納：δ=±（1%×δ+1%×G±0.01）mS
負荷：S=±（1%×S±0.1）VA
電阻：R=±（1%×R+1%×X±0.1）Ω
電抗：X=±（1%×X+1%×R±0.1）Ω
3、充電電源：交流176V～264V，頻率45～55Hz
4、儀器的測量范圍和分辨率
測試項目 范圍 小分辨率
電壓測量范圍(V) 40～120.000 0.001
電流測量范圍(A) 0.005～6 0.0001
比差值(%) -10.000～10.000 0.001
角差值(ˊ) -600～600.00 0.01
誤差值(%) -10.000～10.000 0.001
修約(%) -10.000～10.000 0.001
5、絕緣：（1）電壓、電流輸入端對機殼的絕緣電阻≥100M?。
（2）工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、電池工作時間：充滿后工作時間大于6小時。
