應用范圍

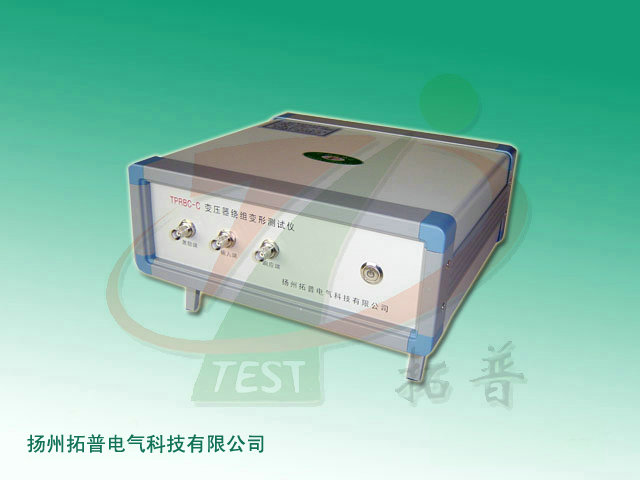

拓普品牌TPRBC-C型變壓器繞組變形測試系統(Transformer Winding Deformation Tester)主要用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。系統按電力行業標準DL/T 911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。
技術指標
1、測量速度：單相繞組1分鐘～2分鐘
2、輸出電壓：Vpp-25V測試過程中自動調整
3、輸出阻抗：50Ω
4、輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
5、掃頻范圍：10Hz～2MHz
6、頻率精度：0.001%
7、掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置
8、曲線顯示：幅頻曲線
9、測量動態范圍寬：-120dB～20dB
10、供電電壓：AC220V±10%
11、主機重量：3.6kg
12、主機體積：272mm×258mm×95mm
試驗程序
1、測試前先檢查變壓器接地狀況是否良好，套管引線應全部解開。
2、詳細記錄被試品的銘牌數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，并仔細輸入被試品情況登記窗。
3、根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。
4、數據存放格式：文件是以ASCII碼的形式存放。
5、對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。
6、現場測試時，為防止出現意外損壞儀器，使用所配的電源隔離變壓器。

信息整理：變壓器繞組變形測試系統生產廠家揚州拓普電氣科技有限公司
