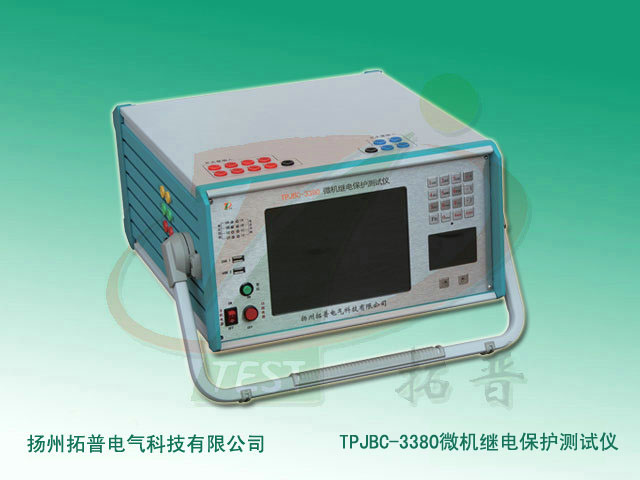

拓普品牌三相繼電保護測試儀_TPJBC-3380_三相電壓電流各2組_承試四級設備有標準的四相電壓，三相電流同時輸出，電壓125V/相，電流40A/相。三相電流并聯可達120A。既可對傳統的繼電器及保護電路進行試驗，也可對當今微機保護裝置進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
技術指標
1、交流電流源：
相電流輸出（有效值）： 0~40A/相，精度0.2%
三相并聯輸出（有效值）：0~120A/三相并聯
相電流長時間允許工作值（有效值）：10A
每相輸出功率：420VA
三相并聯電流輸出功率：900VA
三并電流輸出允許工作時間：10s
頻率范圍：0~1000Hz 精度：0.001 Hz
諧波次數：2~20次 相位：0~360° 精度：0.1°
2、直流電流源：
電流輸出：0~±30A/相 精度:0.5%
3、交流電壓源：
相電壓輸出（有效值）：0~125V/相 精度：0.2%
線電壓輸出（有效值）：0~250V
相電壓/線電壓輸出功率：75VA/100VA
頻率范圍：0~1000 Hz 精度：0.001 Hz
諧波次數：2~20次 相位：0~360° 精度：0.1°
4、直流電壓源：
相電壓輸出幅值：0~±150V 精度：0.5%
線電壓輸出幅值：0~±300V
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子：
開關量輸入端子：8對
空接點：1~20mA，110V裝置內部有源輸出
電位翻轉：0~6VDC為低電平 15~250VDC為高電平
開關量輸出端子：4對，空接點；
遮斷容量： 110V/2A，220V/1A。
6、時間測量范圍：
范圍1ms~9999s 測量精度1ms
7、工作電源：
AC220V±10% 50Hz 10A
繼電保護裝置的作用
繼電保護主要是利用電力系統中元件發生短路或異常情況時的電氣量（電流、電壓、功率、頻率等）的變化構成繼電保護動作的原理，還有其他的物理量，如變壓器油箱內故障時伴隨產生的大量瓦斯和油流速度的增大或油壓強度的增高。大多數情況下，不管反應哪種物理量，繼電保護裝置都包括測量部分（和定值調整部分）、邏輯部分、執行部分。
電力系統運行中的參數（如電流、電壓、功率因數角）在正常運行和故障情況時是有明顯區別的。繼電保護裝置就是利用這些參數的變化，在反映、檢測的基礎上來判斷電力系統故障的性質和范圍，進而作出相應的反應和處理（如發出警告信號或令斷路器跳閘等）。
繼電保護裝置的原理
1）取樣單元---它將被保護的電力系統運行中的物理量（參數）經過電氣隔離并轉換為繼電保護裝置中比較鑒別單元可以接受的信號，由一臺或幾臺傳感器如電流、電壓互感器組成。
2）比較鑒別單元---包括給定單元，由取樣單元來的信號與給定信號比較，以便下一級處理單元發出何種信號。（正常狀態、異常狀態或故障狀態）比較鑒別單元可由4只電流繼電器組成，二只為速斷保護，另二只為過電流保護。電流繼電器的整定值即為給定單元，電流繼電器的電流線圈則接收取樣單元（電流互感器）來的電流信號，當電流信號達到電流整定值時，電流繼電器動作，通過其接點向下一級處理單元發出使斷路器zui終掉閘的信號；若電流信號小于整定值，則電流繼電器不動作，傳向下級單元的信號也不動作。鑒別比較信號“速斷”、“過電流”的信息傳送到下一單元處理。
3）處理單元---接受比較鑒別單元來的信號，按比較鑒別單元的要求進行處理，根據比較環節輸出量的大小、性質、組合方式出現的先后順序，來確定保護裝置是否應該動作；由時間繼電器、中間繼電器等構成。電流保護：速斷---中間繼電器動作，過電流——時間繼電器動作。（延時過程）
4）執行單元---故障的處理通過執行單元來實施。執行單元一般分兩類：一類是聲、光信號繼電器；（如電笛、電鈴、閃光信號燈等）另一類為斷路器的操作機構的分閘線圈，使斷路器分閘。
5）控制及操作電源---繼電保護裝置要求有自己獨立的交流或直流電源，而且電源功率也因所控制設備的多少而增減；交流電壓一般為220伏，功率1KVA以上。
信息整理：三相繼電保護測試儀生產廠家揚州拓普電氣科技有限公司
技術指標
1、交流電流源：
相電流輸出（有效值）： 0~40A/相，精度0.2%
三相并聯輸出（有效值）：0~120A/三相并聯
相電流長時間允許工作值（有效值）：10A
每相輸出功率：420VA
三相并聯電流輸出功率：900VA
三并電流輸出允許工作時間：10s
頻率范圍：0~1000Hz 精度：0.001 Hz
諧波次數：2~20次 相位：0~360° 精度：0.1°
2、直流電流源：
電流輸出：0~±30A/相 精度:0.5%
3、交流電壓源：
相電壓輸出（有效值）：0~125V/相 精度：0.2%
線電壓輸出（有效值）：0~250V
相電壓/線電壓輸出功率：75VA/100VA
頻率范圍：0~1000 Hz 精度：0.001 Hz
諧波次數：2~20次 相位：0~360° 精度：0.1°
4、直流電壓源：
相電壓輸出幅值：0~±150V 精度：0.5%
線電壓輸出幅值：0~±300V
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子：
開關量輸入端子：8對
空接點：1~20mA，110V裝置內部有源輸出
電位翻轉：0~6VDC為低電平 15~250VDC為高電平
開關量輸出端子：4對，空接點；
遮斷容量： 110V/2A，220V/1A。
6、時間測量范圍：
范圍1ms~9999s 測量精度1ms
7、工作電源：
AC220V±10% 50Hz 10A
繼電保護裝置的作用
繼電保護主要是利用電力系統中元件發生短路或異常情況時的電氣量（電流、電壓、功率、頻率等）的變化構成繼電保護動作的原理，還有其他的物理量，如變壓器油箱內故障時伴隨產生的大量瓦斯和油流速度的增大或油壓強度的增高。大多數情況下，不管反應哪種物理量，繼電保護裝置都包括測量部分（和定值調整部分）、邏輯部分、執行部分。
電力系統運行中的參數（如電流、電壓、功率因數角）在正常運行和故障情況時是有明顯區別的。繼電保護裝置就是利用這些參數的變化，在反映、檢測的基礎上來判斷電力系統故障的性質和范圍，進而作出相應的反應和處理（如發出警告信號或令斷路器跳閘等）。
繼電保護裝置的原理
1）取樣單元---它將被保護的電力系統運行中的物理量（參數）經過電氣隔離并轉換為繼電保護裝置中比較鑒別單元可以接受的信號，由一臺或幾臺傳感器如電流、電壓互感器組成。
2）比較鑒別單元---包括給定單元，由取樣單元來的信號與給定信號比較，以便下一級處理單元發出何種信號。（正常狀態、異常狀態或故障狀態）比較鑒別單元可由4只電流繼電器組成，二只為速斷保護，另二只為過電流保護。電流繼電器的整定值即為給定單元，電流繼電器的電流線圈則接收取樣單元（電流互感器）來的電流信號，當電流信號達到電流整定值時，電流繼電器動作，通過其接點向下一級處理單元發出使斷路器zui終掉閘的信號；若電流信號小于整定值，則電流繼電器不動作，傳向下級單元的信號也不動作。鑒別比較信號“速斷”、“過電流”的信息傳送到下一單元處理。
3）處理單元---接受比較鑒別單元來的信號，按比較鑒別單元的要求進行處理，根據比較環節輸出量的大小、性質、組合方式出現的先后順序，來確定保護裝置是否應該動作；由時間繼電器、中間繼電器等構成。電流保護：速斷---中間繼電器動作，過電流——時間繼電器動作。（延時過程）
4）執行單元---故障的處理通過執行單元來實施。執行單元一般分兩類：一類是聲、光信號繼電器；（如電笛、電鈴、閃光信號燈等）另一類為斷路器的操作機構的分閘線圈，使斷路器分閘。
5）控制及操作電源---繼電保護裝置要求有自己獨立的交流或直流電源，而且電源功率也因所控制設備的多少而增減；交流電壓一般為220伏，功率1KVA以上。
信息整理：三相繼電保護測試儀生產廠家揚州拓普電氣科技有限公司
