倍壓整流［見圖中a］可以輸出對地為2Umax的直流高壓。其原理為：當電源電壓為正半波時(變壓器接地端為負)，變壓器經過硅堆V1導通，對C1充電到Umax；負半波時，變壓器與電容C1的電壓疊加，經硅堆V2對電容C2充電，如果C1≥C2，則C2經過一個周波充到2Umax；一般C1＝C2，所以C2經若干周波后充到2Umax，即為變壓器輸出電壓峰值的2倍。
三級串接式整流裝置也是根據以上原理制成的，其接線如圖中b所示。理想情況下(即不考慮效率及損耗)，圖b中1、2、3電的對地電壓值分別可達到2Umax、4Umax、8Umax。
近年來，隨著電子技術的廣泛應用，研制出了晶體管直流高壓電源和以倍壓整流產生高壓或經可控硅逆變器再進行倍壓整流獲得高壓的直流高壓發生器。如揚州拓普電氣科技有限公司自行研發生產的TPZGF系列直流高壓發生器，電壓等級從60～300kV，且設備體積小，重量輕，廣泛應用于電力試驗現場。其使用與操作可參照拓普電氣TPZGF系列直流高壓發生器說明書進行。
直流高壓的測量是泄漏電壓試驗中重要的一部分。試驗時所加直流電壓的準確與否對試驗結果影響很大，如對FCZ3-110J型避雷器加壓110kV時，泄露電流為370μA，試驗合格，加壓至114kV泄漏電流為460μA，試驗不合格。

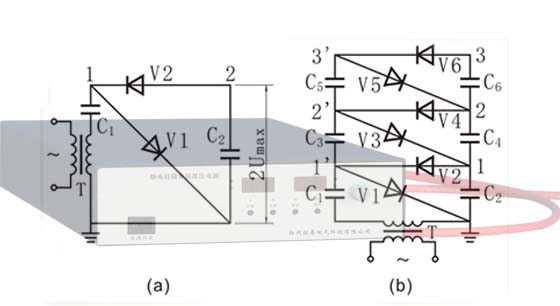

(a)倍壓整流； (b)三級串接整流
附：靜電駐極直流高壓電源簡要說明
產品應用
TPZJD-60kV/20mA靜電駐極機專用直流高壓電源主要針對無紡布生產廠家有關過濾材料（布幅寬度1600mm以內）靜電駐極，靜電紡絲，靜電噴涂，靜電除塵等行業設計，以及科研實驗與工廠生產應用。具有操作簡單，安裝方便，設計完備的保護功能，適用于惡劣環境的全天候運行。
設備采用數字化控制方式，過壓過流短路拉弧全保護，快速的電壓電流瞬變響應能力，高達0.1%的穩定輸出，穩定的靜電場使得過濾材料駐極過程中，可獲得可達95~99%的過濾效率。
功能指標
1.產品使用條件
環境溫度：-20～+50℃
環境濕度：10～90%RH（不結露）
適用于劇烈振動和沖擊，傾斜角度＞45°
運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體
輸入電壓：AC220V±10%；頻率：50Hz±1%
2.技術參數
輸入電壓：AC 220V±10% 50Hz±1%
輸出直流電壓：60kV 正極性輸出 （負極性 用戶自選） （120kV 用戶可選型）
輸出電流：20mA（2mA、5mA、10mA 用戶可選型）
輸出功率：1.2kW （120W~2.4kW 用戶可選型）
負載調整率：標準值0.1%
電壓調整率：標準值0.1%
紋波電壓：＜1% rms
高壓穩定度：1小時預熱后每小時±0.1%
設備結構
該電源前面板有電源開關、高壓開關、復位、電壓調節、電流調節、電壓顯示、電流顯示、恒壓模式指示、恒流模式指示、機箱把手組成。
典型應用
靜電駐極、靜電分絲、靜電分選、靜電消除、靜電紡絲、靜電印刷等靜電類應用場合。
