長時間滿負荷連續運行大功率直流高壓電源TPZJD系列技術說明
一、主要性能特點
TPZJD系列工作電源為交流單或三相輸入的大功率高壓電源，本高壓電源能輸出超高電壓（高達100KV）大功率可達100KW，電壓電流均可連續可調，可長期滿載連續穩定的工作。此高壓電源可應用在電氣行業尖端的試驗、氣體放電、高壓電子管的測試?yán)匣?，也可?yīng)用在其它電子元件的測試?yán)匣稀?
由于本高壓電源輸出電壓較高，在未作特別要求的情況下，一般將輸出負端子與機殼即地線連接，確保使用者的人身安全。
二、產品主要用途
1、大專院校，科研院所實驗室，電器產品檢測、調試
2、電子產品檢測、老化
3、電子元器件的例行試驗
4、氣體放電、高壓電子管的測試?yán)匣?br /> 5、整機老練以及其它一切需要使用高壓電源輸出的場合
三、主要技術指標
附：靜電駐極直流高壓電源簡要說明
產品應用

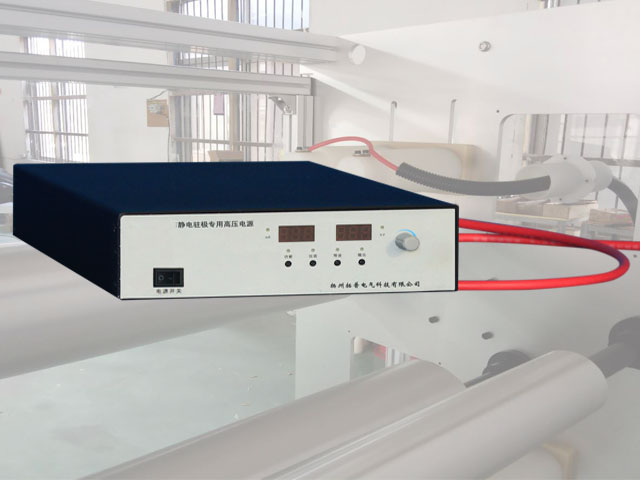

TPZJD-60kV/20mA靜電駐極機專用直流高壓電源主要針對無紡布生產廠家有關過濾材料（布幅寬度1600mm以內）靜電駐極，靜電紡絲，靜電噴涂，靜電除塵等行業設計，以及科研實驗與工廠生產應用。具有操作簡單，安裝方便，設計完備的保護功能，適用于惡劣環境的全天候運行。
設備采用數字化控制方式，過壓過流短路拉弧全保護，快速的電壓電流瞬變響應能力，高達0.1%的穩定輸出，穩定的靜電場使得過濾材料駐極過程中，可獲得可達95~99%的過濾效率。
功能指標
1.產品使用條件
環境溫度：-20～+50℃
環境濕度：10～90%RH（不結露）
適用于劇烈振動和沖擊，傾斜角度＞45°
運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體
輸入電壓：AC220V±10%；頻率：50Hz±1%
2.技術參數
輸入電壓：AC 220V±10% 50Hz±1%
輸出直流電壓：60kV 正極性輸出 （負極性 用戶自選） （120kV 用戶可選型）
輸出電流：20mA（2mA、5mA、10mA 用戶可選型）
輸出功率：1.2kW （120W~2.4kW 用戶可選型）
負載調整率：標準值0.1%
電壓調整率：標準值0.1%
紋波電壓：＜1% rms
高壓穩定度：1小時預熱后每小時±0.1%
設備結構
該電源前面板有電源開關、高壓開關、復位、電壓調節、電流調節、電壓顯示、電流顯示、恒壓模式指示、恒流模式指示、機箱把手組成。
典型應用
靜電駐極、靜電分絲、靜電分選、靜電消除、靜電紡絲、靜電印刷等靜電類應用場合。
信息整理：大功率直流高壓電源生產廠家揚州拓普電氣科技有限公司
TPZJD系列工作電源為交流單或三相輸入的大功率高壓電源，本高壓電源能輸出超高電壓（高達100KV）大功率可達100KW，電壓電流均可連續可調，可長期滿載連續穩定的工作。此高壓電源可應用在電氣行業尖端的試驗、氣體放電、高壓電子管的測試?yán)匣?，也可?yīng)用在其它電子元件的測試?yán)匣稀?
由于本高壓電源輸出電壓較高，在未作特別要求的情況下，一般將輸出負端子與機殼即地線連接，確保使用者的人身安全。
二、產品主要用途
1、大專院校，科研院所實驗室，電器產品檢測、調試
2、電子產品檢測、老化
3、電子元器件的例行試驗
4、氣體放電、高壓電子管的測試?yán)匣?br /> 5、整機老練以及其它一切需要使用高壓電源輸出的場合
三、主要技術指標
|
型號：TPZJD
|
輸出電壓1000V~100KV, 輸出功率1kW~100kW之間任選
|
|
|
工作方式
|
穩壓穩流狀態自動切換
|
|
|
輸入
|
AC220V/380V±10% 50Hz±10%
|
|
|
輸出
|
輸出電壓：0~額定值 輸出電流：0~額定值 （0是近似0，下同）
|
|
|
恒壓值連續可調范圍：0~額定值
|
||
|
恒流值連續可調范圍：0~額定值
|
||
|
穩壓精度
|
源效應≤0.1%額定值（輸入電源電壓變化±10%時引起的輸出電壓的變化率）
|
|
|
負載效應 ≤0.3%（電源輸出電流從零至額定值變化時引起的輸出電壓變化率）
|
||
|
輸出紋波
|
正高壓 負接地時：≤0.2%+10mV （80% ～100%額定輸出時測量）
負高壓 正接地時：≤0.1%+10mV （80% ～100%額定輸出時測量）
|
|
|
時飄
|
≤0.3%額定值（電源連續工作時間大于8個小時引起的輸出電壓的變化率）
|
|
|
溫飄
|
≤0.04%額定值/℃（電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓變
化率）
|
|
|
電壓/電流設定
|
十圈電位器
|
|
|
顯示功能
|
顯示方式
|
電壓表為3位半或4位半LED數碼管顯示；
電流表為3位半或4位半LED數碼管顯示。
|
|
顯示分辨率
|
電壓表0.1V，電流表0.1A （不同規格電源顯示精度可能不一樣）
|
|
|
顯示誤差
|
電壓表≤1%±1個字、電流表≤1%±1個字 （10% - 100%量程內）
|
|
|
保護方式
|
輸出短路、過壓、過載保護。額定電壓5KV以下允許短路并聲音報警；額定電壓5KV以上短路跳閘保護
|
|
|
智能化計算機控制功能
|
外控：由機器外部輸入的模擬信號控制電壓電流的輸出，如外部輸入的標準5V、10V、4-20mA信號。（選配）
程控：通過RS232或485接口與PC機直接連接，通過專用軟件控制輸出電壓電流值，并可在電腦上實時監視電源的工作狀態，以準確掌握負載特性。（選配）
|
|
|
軟啟動
|
軟啟動時間：可設定（選配）
|
|
|
脈沖功能
|
配時間控制器構成直流脈沖電源（選配）
|
|
|
自動放電
|
供容性負載關機放電用 （選配）
|
|
|
工作方式
|
長期滿負荷連續工作
|
|
附：靜電駐極直流高壓電源簡要說明
產品應用
TPZJD-60kV/20mA靜電駐極機專用直流高壓電源主要針對無紡布生產廠家有關過濾材料（布幅寬度1600mm以內）靜電駐極，靜電紡絲，靜電噴涂，靜電除塵等行業設計，以及科研實驗與工廠生產應用。具有操作簡單，安裝方便，設計完備的保護功能，適用于惡劣環境的全天候運行。
設備采用數字化控制方式，過壓過流短路拉弧全保護，快速的電壓電流瞬變響應能力，高達0.1%的穩定輸出，穩定的靜電場使得過濾材料駐極過程中，可獲得可達95~99%的過濾效率。
功能指標
1.產品使用條件
環境溫度：-20～+50℃
環境濕度：10～90%RH（不結露）
適用于劇烈振動和沖擊，傾斜角度＞45°
運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體
輸入電壓：AC220V±10%；頻率：50Hz±1%
2.技術參數
輸入電壓：AC 220V±10% 50Hz±1%
輸出直流電壓：60kV 正極性輸出 （負極性 用戶自選） （120kV 用戶可選型）
輸出電流：20mA（2mA、5mA、10mA 用戶可選型）
輸出功率：1.2kW （120W~2.4kW 用戶可選型）
負載調整率：標準值0.1%
電壓調整率：標準值0.1%
紋波電壓：＜1% rms
高壓穩定度：1小時預熱后每小時±0.1%
設備結構
該電源前面板有電源開關、高壓開關、復位、電壓調節、電流調節、電壓顯示、電流顯示、恒壓模式指示、恒流模式指示、機箱把手組成。
典型應用
靜電駐極、靜電分絲、靜電分選、靜電消除、靜電紡絲、靜電印刷等靜電類應用場合。
信息整理：大功率直流高壓電源生產廠家揚州拓普電氣科技有限公司
