驗電器功能檢測裝置（10-35KV）拓普電氣產品技術指標及配置清單
1技術指標
1.1環境溫度：-10℃~40℃
1.2濕 度：濕度 ≤90%RH，不結露、儀器不閃爍
1.3連續運行時間：可連續
1.4固定支架尺寸：240×68×313cm
移動支架尺寸：50×40*×259cm
均壓環尺寸：直徑50cm
均壓球尺寸：5cm
2功能要求
2.1可測10-35KV驗電器各功能試驗
2.2固定平臺中電極可自由調節
2.3各電極高度均能自由調節
2.3帶測試數據分析軟件一套
3配置清單

序號	設備名稱	單位	數量
1	移動平車	個	3
2	固定桿	個	3
3	鋁環	個	1
4	線	根	4
5	接觸電極	個	1
6	螺絲	個	若干

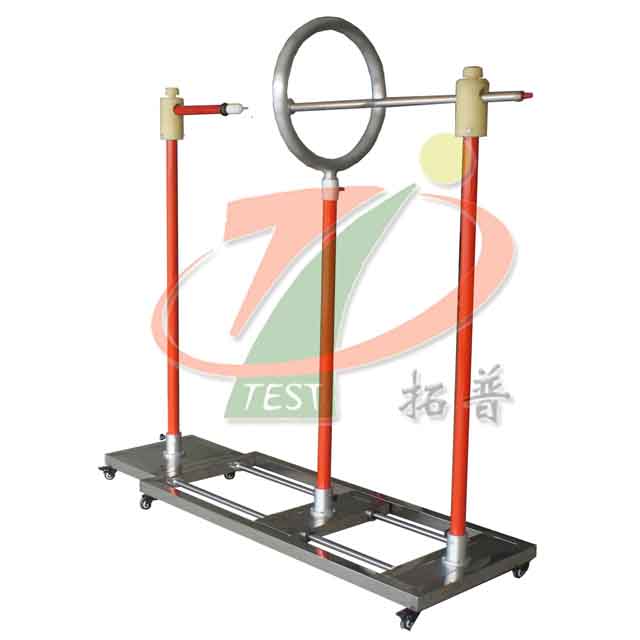

4.外觀圖片

5.驗電器功能檢測的試驗方法
驗電器啟動電壓的試驗
如圖所示為2中驗電器啟動電壓的接線圖，左圖為帶接觸電極延長的驗電器，右圖為不帶接觸電極延長的驗電器。這里以35KV帶接觸電極延長的驗電器為例（注：做啟動電壓需配合升壓設備）：先將帶導軌的試驗平車上中間平車（安裝有均壓環）移動標有a1 430mm（紅色帶箭頭）位置，平車上的標尺與平臺上的標尺對齊。然后接好地線包括2平車底座、均壓環及升壓設備，將驗電器固定在小平車上，同時將驗電器抽出，然后移動小平車使得驗電器穿過均壓環，且驗電器的金屬頭與均壓球接觸保持即可，將升壓設備的高壓導線接到均壓球延長桿上，再接升壓設備的其他導線，試驗人員撤離到安全區后合上電壓，將升壓設備均勻加壓知道驗電器發出報警，馬上停止加壓，此時記錄下高壓電壓數值，且比對數值是否落在35KV的14%~40%內（4.9kv~14kv），是表明驗電器啟動電壓報警合格，否則此驗電器不合格。其它規格的驗電器啟動電壓也是如此，通過移動均壓環平車到指定位置即可。
同干擾的電場影響的接線
圖為2種驗電器同向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，先移動導軌平車到指定位置（平車上有標記），接好地線，將均壓球及均壓環都接上高壓，然后在進行升壓，將電壓升到驗電器標稱值的0.4倍或0.45倍的電壓后停止加壓，（比如10KV的驗電器電壓升到4000V），如此時驗電器有報警說明此驗電器合格，否則為不合格。
相干擾電場影響的接線
圖為2種驗電器反向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，先移動導軌平車到指定位置（平車上有標記），接好地線，均壓球也接地，而高壓線接在均壓環上，然后在進行升壓，將電壓升到驗電器標稱值的0.6倍電壓時停止加壓，（比如10KV的驗電器電壓升到6000V），如此時驗電器沒有報警說明此驗電器合格，否則為不合格。
信息整理：揚州拓普電氣科技有限公司
