保護電阻（絕緣工具耐壓試驗設備配套）圖文資料
產品簡介
TPBF系列保護電阻采取高品質陶瓷做基體，導熱好，熱容量大，溫度系數小，電壓系數小,高頻無感，高穩定性，屬于高端高壓電阻器。
技術參數
應用場合
采取高強度塑料外殼封裝，電阻與散熱器絕緣。當瓷片底部中心溫度低于85℃時，功率可達到600W。產品主要用于電力電子，汽車電工，電力傳輸，風力發電，光伏發電等新能源行業。
主要檢驗項目、檢驗方法及性能要求
外形圖片
信息整理：揚州拓普電氣科技有限公司
TPBF系列保護電阻采取高品質陶瓷做基體，導熱好，熱容量大，溫度系數小，電壓系數小,高頻無感，高穩定性，屬于高端高壓電阻器。
技術參數
|
基材
|
95%三氧化二鋁
|
|
膜材質
|
釕系漿料
|
|
包封材質
|
硅樹脂
|
|
阻值范圍
|
1R-500M
|
|
允許偏差
|
±0.1%～±1%
|
|
溫度系數
|
低到±15ppm（25℃～105℃）
|
|
絕緣耐壓
|
100KV
|
|
絕緣電阻
|
≥10GΩ
|
|
工作溫度范圍
|
-55℃～+225℃
|
應用場合
采取高強度塑料外殼封裝，電阻與散熱器絕緣。當瓷片底部中心溫度低于85℃時，功率可達到600W。產品主要用于電力電子，汽車電工，電力傳輸，風力發電，光伏發電等新能源行業。
主要檢驗項目、檢驗方法及性能要求
|
檢驗項目
|
檢驗方法
|
性能要求
|
|
過載
|
1.5倍額定功率，但不超過最大工作電壓，連續5秒鐘
|
ΔR≤±(0.3%R+0.01Ω)
|
|
壽命
|
額定功率下1000小時，底板中心溫度低于85℃
|
ΔR≤±(0.5%R+0.01Ω)
|
|
穩態濕熱
|
40℃，RH≥95%,56天
|
ΔR≤±(0.25%R+0.01Ω)
|
|
溫度沖擊
|
-55℃/125℃，5次循環
|
ΔR≤±(0.3%R+0.01Ω)
|
|
振動
|
50HZ,振幅2mm，持續4h
|
ΔR≤±(0.1%R+0.01Ω)
|

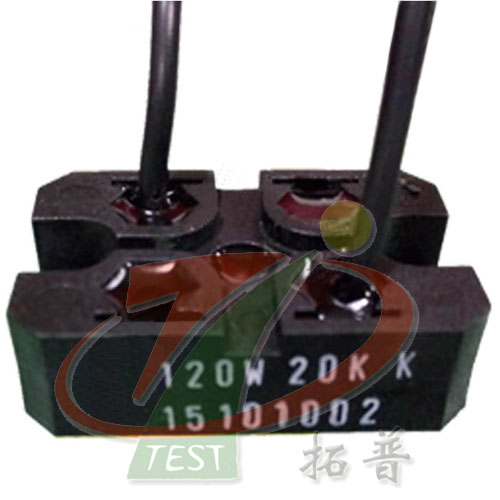

外形圖片
