拓普品牌多功能變比測試儀功能特點及其注意事項

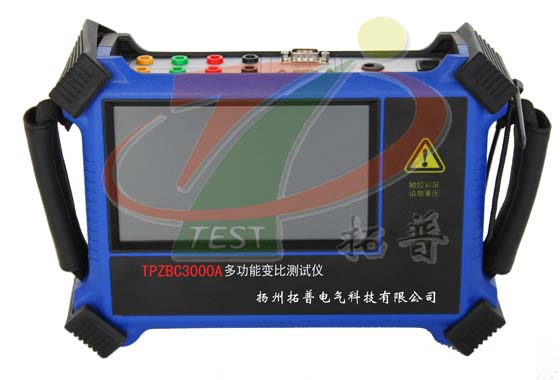

拓普品牌多功能變比測試儀功能特點
1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。
2.可自動測量三相、單相變壓器變比，并可計算變比誤差。
3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。
4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。
5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。
6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。
7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。
8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。
9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。
10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。
11.可支持藍牙或串口打印機現場打印記錄。（需定制）
拓普品牌多功能變比測試儀接線時注意事項
1.接地端子或電源線中的接地端應就近可靠接地。
2.請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。
3.測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。
4.單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。
5.對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。
6.測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。
7.若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。
8.測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。
9.當電池電量不足時會自動關機，充電時，將充電器連接220V電源插座即可，這時充電指示燈紅燈亮起，表示正在充電，當充電指示燈變綠時，充電完成。
10.電池維護，電池屬于消耗部件，使用壽命和使用環境與充放電次數有關，一般使用壽命2年左右，如果長時間不實用，要及時給電池補電（每?jī)蓚€(gè)月一次）
信息整理：多功能變比測試儀生產廠家揚州拓普電氣科技有限公司
1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。
2.可自動測量三相、單相變壓器變比，并可計算變比誤差。
3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。
4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。
5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。
6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。
7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。
8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。
9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。
10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。
11.可支持藍牙或串口打印機現場打印記錄。（需定制）
拓普品牌多功能變比測試儀接線時注意事項
1.接地端子或電源線中的接地端應就近可靠接地。
2.請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。
3.測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。
4.單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。
5.對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。
6.測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。
7.若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。
8.測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。
9.當電池電量不足時會自動關機，充電時，將充電器連接220V電源插座即可，這時充電指示燈紅燈亮起，表示正在充電，當充電指示燈變綠時，充電完成。
10.電池維護，電池屬于消耗部件，使用壽命和使用環境與充放電次數有關，一般使用壽命2年左右，如果長時間不實用，要及時給電池補電（每?jī)蓚€(gè)月一次）
信息整理：多功能變比測試儀生產廠家揚州拓普電氣科技有限公司
