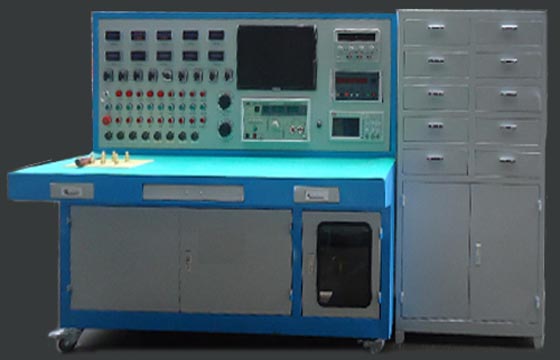

拓普品牌開關大電流發生器及插件試驗臺技術規范
拓普品牌開關大電流發生器及插件試驗臺技術規范
1.功能描述
1.1 設備具有根據防爆電器專業標準規定的出廠試驗項目，編制測試程序，根據標準規定的數據參數來自動判定產品合格與否，各個產品配置不同的測試接口，測試專用抽屜式調試盒，適用于所有各種型號不同廠家的高低壓配電裝置用繼電保護插件、真空饋電保護插件、真空電磁起動器保護器、照明信號綜保插件等試驗功能，另具有插件的測試接口，完成所有插件的過載、短路、斷相、漏電等保護性能參數的測試，并提供開關整機保護性能試驗所需試驗電壓、低壓大電流、漏電電阻、漏電電容，由計算機自動采集數據，并打印出試驗報告。
1.2 計算機操作和人工操作試驗方法并存，方便工作人員針對插件的調試和檢測，試驗線路完全模擬井下開關工作狀態，適用于所有起動器電子保護器測試、所有真空饋電開關保護插件試驗、真空配電裝置用繼電保護器的測試功能和煤電鉆、照明信號保護裝置用電子保護插件的測試。
2.設備主要技術參數
2.1 工作電壓：三相四線380V50Hz，容量20KVA
2.2 三相可調電輸出：0-660V/0-1140V
2.3 單相模擬信號：0-36V
2.4 單相大電流輸出：0-2500A
2.5 動作時間測量：0-999.99s
2.6 電阻投入：0-99.9KΩ
2.7 三相同步測量：0-999.99s
2.8 真空管耐壓測試：須滿足礦用設備要求
3.主要部件的材質和壽命
3.1 設備由全金屬外殼及鋁合金面板組合而成,具有結構合理、外形美觀、重量輕且移動方便等特點。
3.2 采用先進的控制技術，在使用時操作簡單方便。
3.3 整個測試過程中性能可靠穩定，讀數直觀快捷。
3.4 采用高精度的傳感器的應用，能有效的保證測試數據的準確性。
3.5 整機測試單元包括：高精度毫秒計、真有效值電流表、電流傳感器、調壓器、大功率升流器、微電腦控制器，打印功能等組成。
3.6 主回路接線端子及調壓器電刷接觸良好，升流器外殼有接地端子，使用時應良好接地。
3.7 儀器采用一次接線柱輸入、升流器二次輸出大電流接線端方式。
信息整理：開關大電流發生器及插件試驗臺生產廠家揚州拓普電氣科技有限公司
1.功能描述
1.1 設備具有根據防爆電器專業標準規定的出廠試驗項目，編制測試程序，根據標準規定的數據參數來自動判定產品合格與否，各個產品配置不同的測試接口，測試專用抽屜式調試盒，適用于所有各種型號不同廠家的高低壓配電裝置用繼電保護插件、真空饋電保護插件、真空電磁起動器保護器、照明信號綜保插件等試驗功能，另具有插件的測試接口，完成所有插件的過載、短路、斷相、漏電等保護性能參數的測試，并提供開關整機保護性能試驗所需試驗電壓、低壓大電流、漏電電阻、漏電電容，由計算機自動采集數據，并打印出試驗報告。
1.2 計算機操作和人工操作試驗方法并存，方便工作人員針對插件的調試和檢測，試驗線路完全模擬井下開關工作狀態，適用于所有起動器電子保護器測試、所有真空饋電開關保護插件試驗、真空配電裝置用繼電保護器的測試功能和煤電鉆、照明信號保護裝置用電子保護插件的測試。
2.設備主要技術參數
2.1 工作電壓：三相四線380V50Hz，容量20KVA
2.2 三相可調電輸出：0-660V/0-1140V
2.3 單相模擬信號：0-36V
2.4 單相大電流輸出：0-2500A
2.5 動作時間測量：0-999.99s
2.6 電阻投入：0-99.9KΩ
2.7 三相同步測量：0-999.99s
2.8 真空管耐壓測試：須滿足礦用設備要求
3.主要部件的材質和壽命
3.1 設備由全金屬外殼及鋁合金面板組合而成,具有結構合理、外形美觀、重量輕且移動方便等特點。
3.2 采用先進的控制技術，在使用時操作簡單方便。
3.3 整個測試過程中性能可靠穩定，讀數直觀快捷。
3.4 采用高精度的傳感器的應用，能有效的保證測試數據的準確性。
3.5 整機測試單元包括：高精度毫秒計、真有效值電流表、電流傳感器、調壓器、大功率升流器、微電腦控制器，打印功能等組成。
3.6 主回路接線端子及調壓器電刷接觸良好，升流器外殼有接地端子，使用時應良好接地。
3.7 儀器采用一次接線柱輸入、升流器二次輸出大電流接線端方式。
信息整理：開關大電流發生器及插件試驗臺生產廠家揚州拓普電氣科技有限公司
